Can Checked VW Eos 1F/ Scirocco 3 VFL RHD MFD32 Gen2

Volkswagen Eos (Typ 1F) aracınız için özel olarak geliştirilen CANchecked MFD32 Gen2 ekranıyla tüm veriler gözünüzün önünde – mükemmel entegrasyon, üstün görünürlük ve maksimum kontrol!

🔴 Dikkat: Bu ürün yalnızca sağdan direksiyonlu (RHD) araçlar içindir. Türkiye’deki modeller için lütfen sol direksiyonlu (LHD) versiyonu sipariş ediniz.

🚗 Genel Bilgi

Araç tipine özel MFD32 Gen2, havalandırma ızgaranızı akıllı bir ekrana dönüştürerek sürüş sırasında ihtiyacınız olan tüm verileri gözler önüne serer. Herkesin kolayca montaj yapabileceği şekilde tasarlanmıştır. Birçok model için resimli kurulum kılavuzu sunulmaktadır; böylece servise gitmeden kendiniz de kolayca montaj gerçekleştirebilirsiniz.

🔧 Öne Çıkan Özellikler

• Tam Entegrasyon: Araca özel panel tasarımı sayesinde ekran takılıyken bile havalandırma işlevi korunur.

• CAN Bus Desteği: Üretici seviyesindeki teşhis cihazları gibi araç verilerini okuyabilirsiniz.

• Vites Göstergesi: CAN üzerinden doğrudan veya hız & devir hesaplamasıyla görüntülenir.

• Dokunmatik Ekran: Sayfalar arasında sezgisel kaydırma hareketleriyle gezinme.

• Kişiselleştirme: Sayfa tasarımı, başlangıç animasyonu, görsel ekleme gibi tam özelleştirme imkânı.

• Ek Girişler: 4 adede kadar analog sensör ve 1 etanol sensörü doğrudan bağlanabilir.

• CAN Switching: Ekranı tuş takımı gibi kullanarak CAN üzerinden kendi komutlarını gönderebilirsin.

• Özelleştirilebilir Uyarılar: Örneğin egzoz sıcaklığı 900°C’yi geçtiğinde büyük uyarı iletisi al.

• Kayıt Özelliği: Verilerini dahili SD karta kaydederek daha sonra analiz edebilirsin.

• Performans Ölçer: Ek donanıma gerek kalmadan 0–100, 100–200 ve 0–200 km/h sürelerini ölç.

• DTC Okuma/Silme:* Motor, şanzıman, ABS ve dört çeker hatalarını okuma/silme.

• Otomatik Parlaklık Ayarı:* Gösterge paneliyle senkronize şekilde ekran parlaklığını ayarlar.

* Protokole bağlı olarak bazı özellikler her araçta mevcut olmayabilir.

📊 Farklı Görünüm Seçenekleri

• Cihaz önceden yüklenmiş örnek sayfalarla gelir.

• 10 adede kadar özelleştirilebilir ekran sayfası oluşturulabilir.

• 20 farklı widget türü (örneğin: sensör değeri, analog ibre, YT grafik, devir çubuğu, gösterge, dikey/yatay barlar)

• Widget’lar ölçeklenebilir ve sürükle-bırak ile konumlandırılabilir.

• Renkler tamamen özelleştirilebilir.

• Sayfa başına 64 widget’a kadar destek.

🧰 CANchecked DSS – Ekran Yapılandırma Yazılımı

• Ekranınızı tamamen kişiselleştirin

• Log dosyalarını indirip görüntüleyin

• CAN logger fonksiyonu dahili

• TRI Editörü ile sensör adlarını ve uyarı eşiklerini belirleyin (CAN ya da dahili sensörler için)

✅ Desteklenen Veriler

Kullanıcıların en sık sorduğu soru: “ECU’dan hangi verileri okuyabilirim?”
Cevap: TÜM VERİLER
Motorların büyük bir kısmı için veriler reverse-engineered edilmiştir.

CAN Bus üzerinden (UDS, TP2, üreticiye özel protokoller) ve K-Line (ISO 9141) üzerinden veri okuma desteği sunulur.

Örnek veriler:

Sıcaklıklar:

• Egzoz sıcaklığı

• Soğutma sıvısı sıcaklığı

• Yağ sıcaklığı

• Emme havası sıcaklığı

• Dış ortam sıcaklığı

• Yakıt sıcaklığı

• DSG şanzıman sıcaklığı

Basınçlar:

• Turbo basıncı

• Ortam basıncı

• Yakıt pompası ön basıncı

• Rail basıncı (mevcut/hedef)

Karışım (Lambda):

• Lambda değeri

• Enjeksiyon süresi

• Kısa ve uzun vadeli yakıt düzeltmeleri

Diğer:

• Motor devri

• Hava kütlesi

• Araç hızı

• Gaz kelebeği açısı

• Toplam ve silindir bazlı ateşleme geri alma

• N75 valfi PWM oranı

• Klemens 30 voltajı

• Tork

• Vites

• Dizel araçlara özgü bazı değerler

Eksik veriler, isteğe bağlı olarak sonradan eklenebilir.

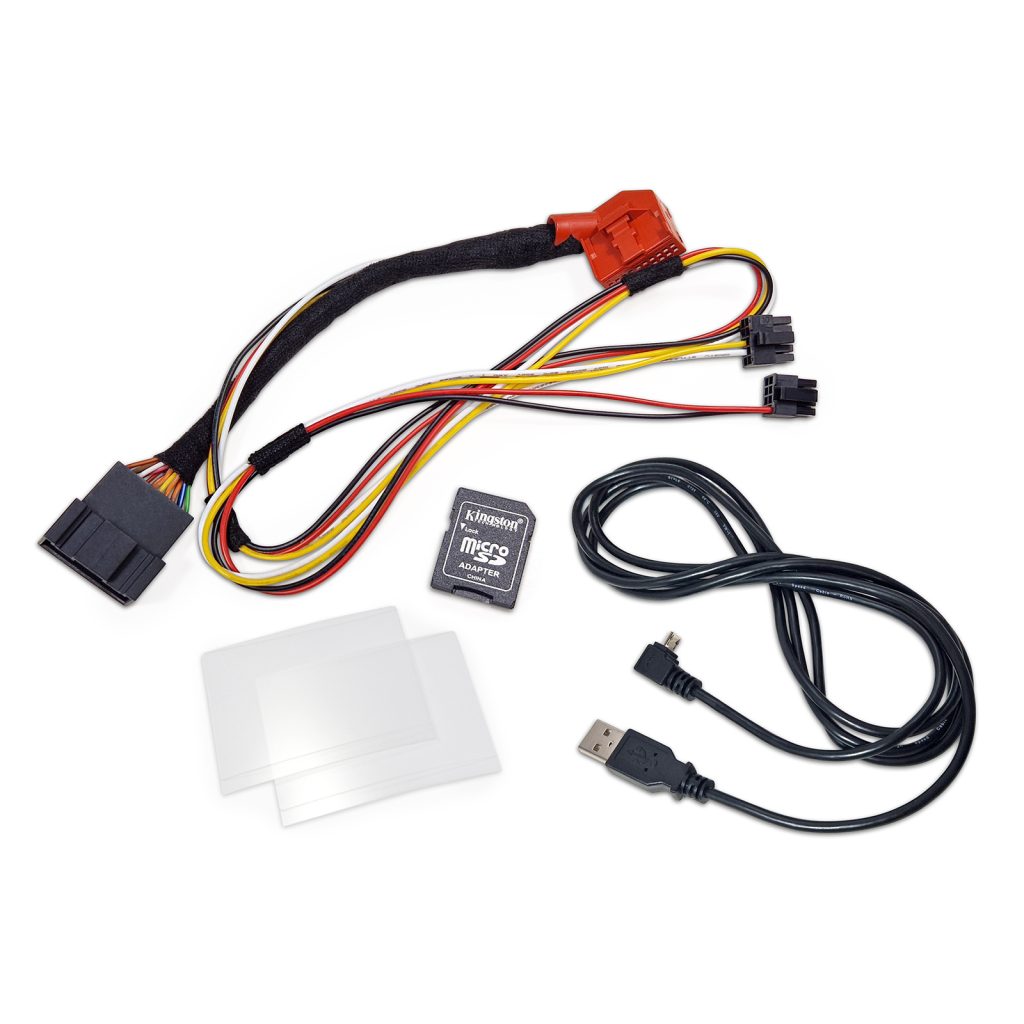

📦 Kutu İçeriği

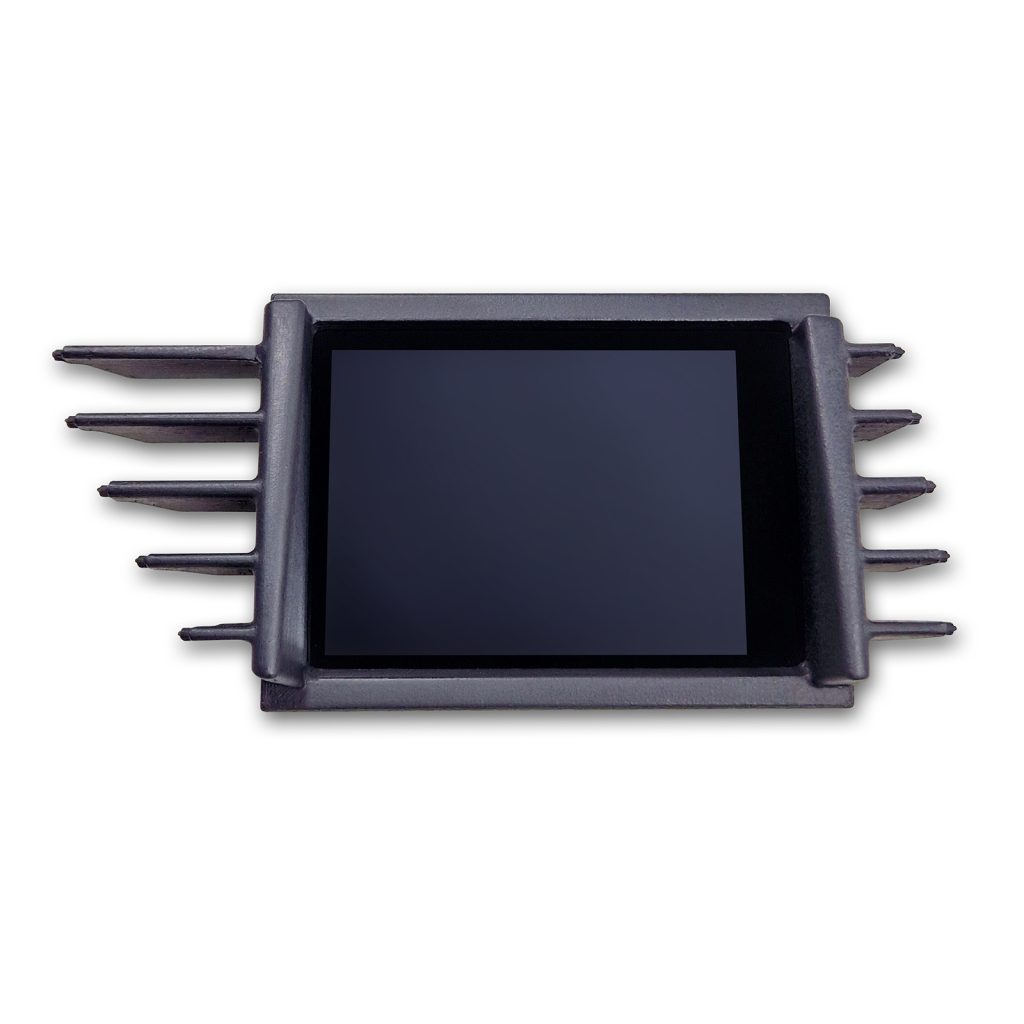

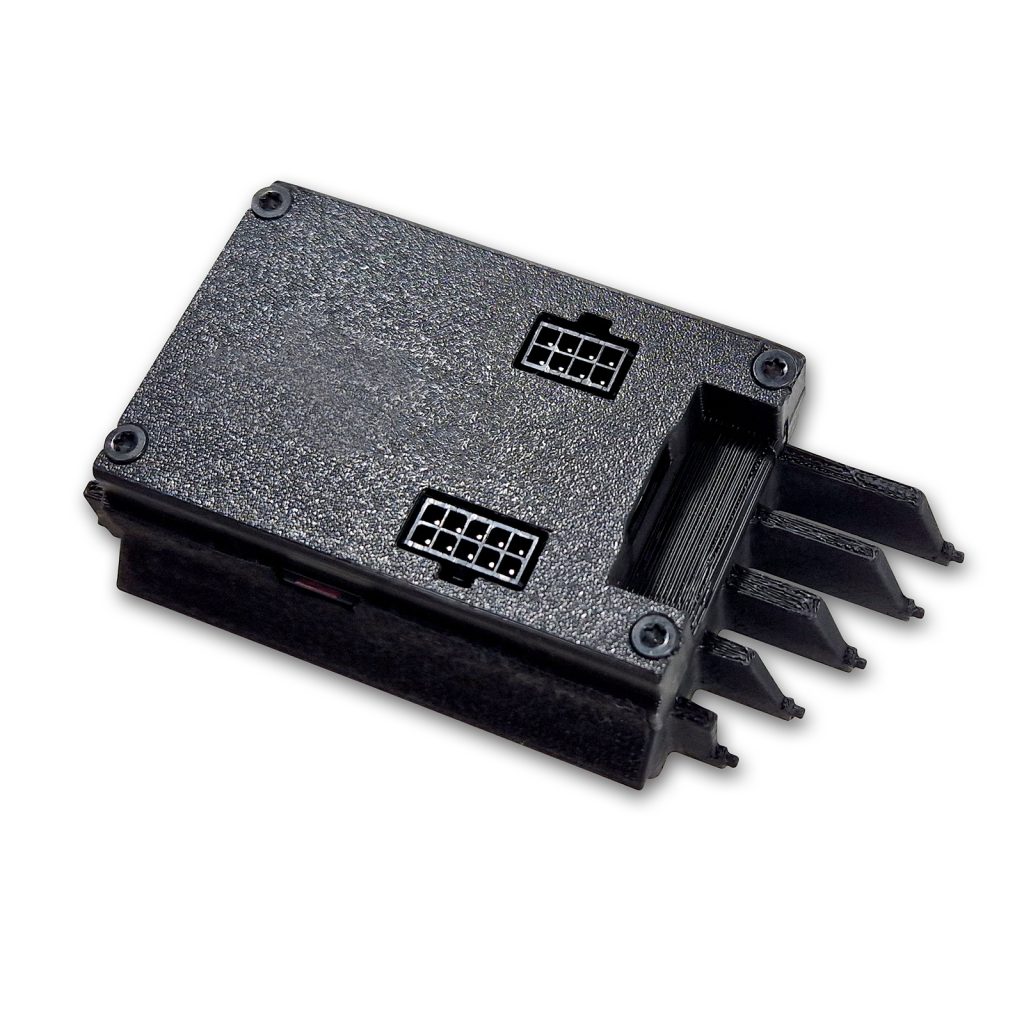

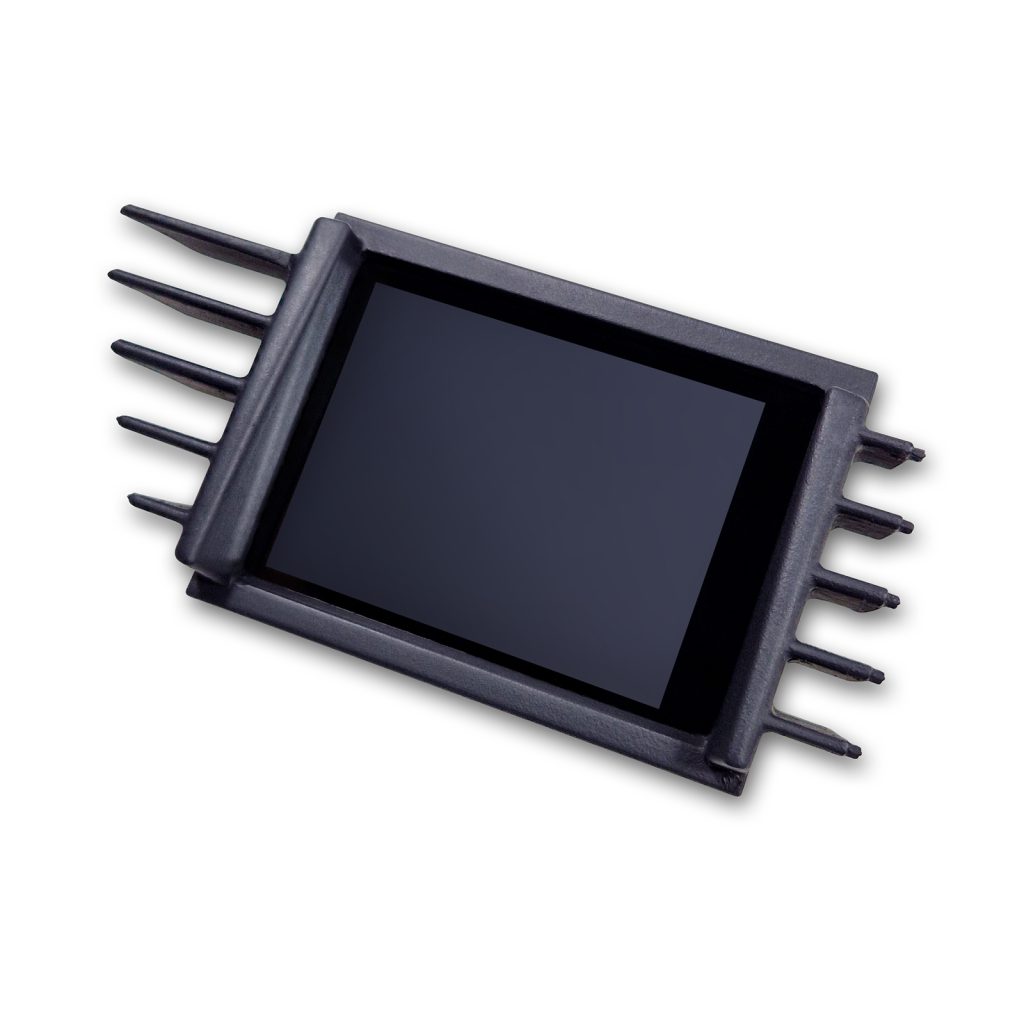

• VW Eos RHD için özel MFD32 Gen2 ekran (havalandırma içine entegre)

• Araç tipine özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• Ekrana takılı ön yüklü SD kart

• SD kart adaptörü

• Yansıma önleyici ekran filmi

🔌 Giriş ve Genişletme

• 4 analog girişe sensör bağlanabilir (0–5V lineer ya da NTC uyumlu)

• CANchecked sensörleri için TRI/TRX dosyalarında hazır yapılandırmalar bulunur:



  • AIN1: NTC01 (sıcaklık sensörü)

  • AIN2: TCC01 (Tip K egzoz sıcaklık dönüştürücü)

  • AIN3: FLP01 (0–10 Bar basınç sensörü)

  • AIN4: BST01 (0–5,5 Bar mutlak basınç sensörü)

Tavsiye: Hazır 4’lü AIN kablo demeti kullanın.

Ek olarak:

• Harici 8 LED’li vites geçiş lambası bağlanabilir (renk ve devir sınırları ekrandan ayarlanabilir).

• Ethanolsensör doğrudan bağlanabilir. (5V ile sinyal arası 10K ohm direnç gerekir). Ekranda % etanol oranı ve sıcaklık görüntülenebilir/kaydedilebilir.

➕ Gelişmiş Fonksiyonlar

• Math Channels: Sensör verilerini matematiksel olarak birbiriyle ilişkilendirerek hesaplamalar yapabilirsiniz.

• User Tables: 2D ve 3D harita oluşturma desteği ile özel sensör çıkışları oluşturabilirsiniz.

🧩 Opsiyonel Aksesuarlar

• CC24000 SLM08: Harici vites geçiş LED modülü

• CC22780 ANC04: 4’lü AIN kablo demeti (300 cm)

• CC22100 CBD08: 8’li CAN dağıtım hub’ı

• CC22902 NTC01: 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01: 0–1250°C Tip K dönüştürücü

• CC22901 FLP01: 0–10 Bar (145 psi) basınç sensörü (M10x1)

• CC22900 BST01: 0–5,5 Bar mutlak basınç sensörü (80 psi)
