Can Checked DisplayMFD28 Gen2 for Toyota Corolla

Toyota Corolla E210 için CANchecked MFD28 Gen2

Aracınıza mükemmel şekilde entegre edilen, modelinize özel MFD28 Gen2 ekran ile tüm veriler daima gözünüzün önünde!

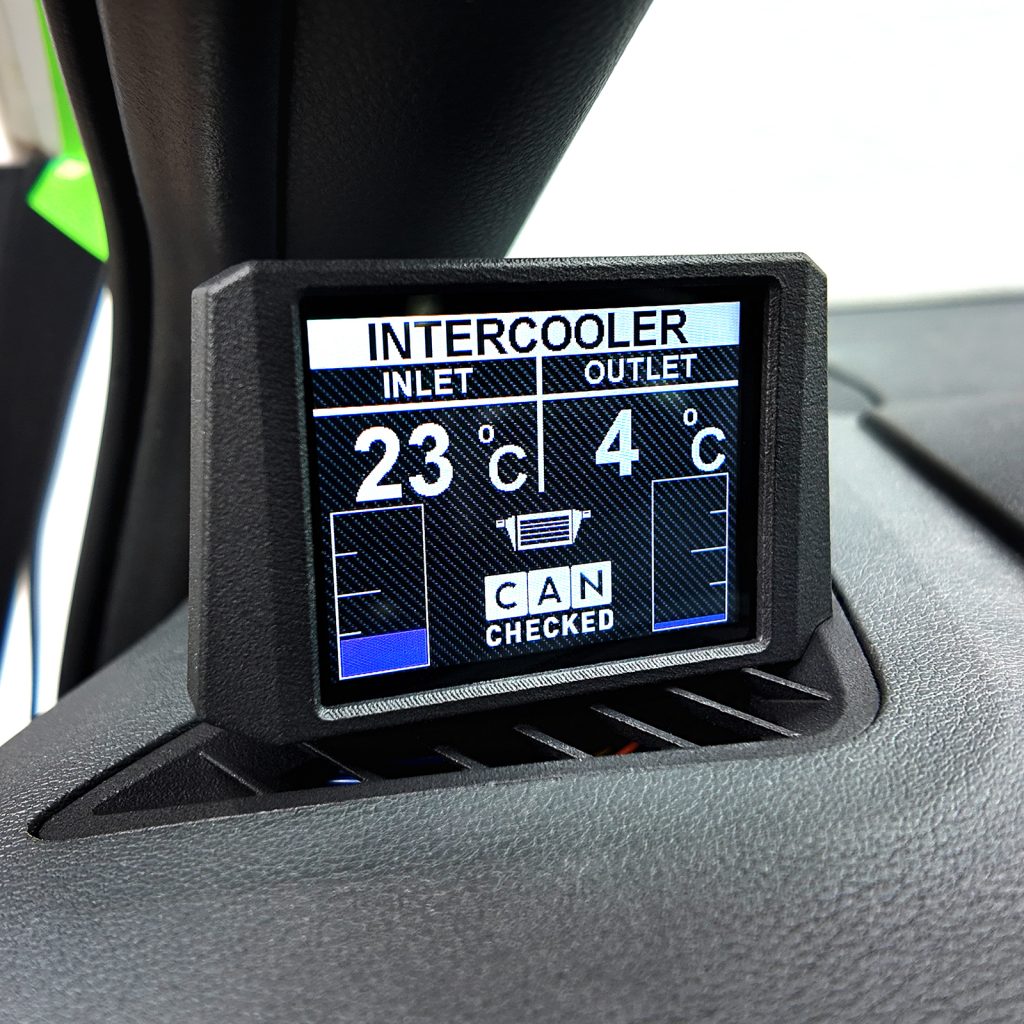

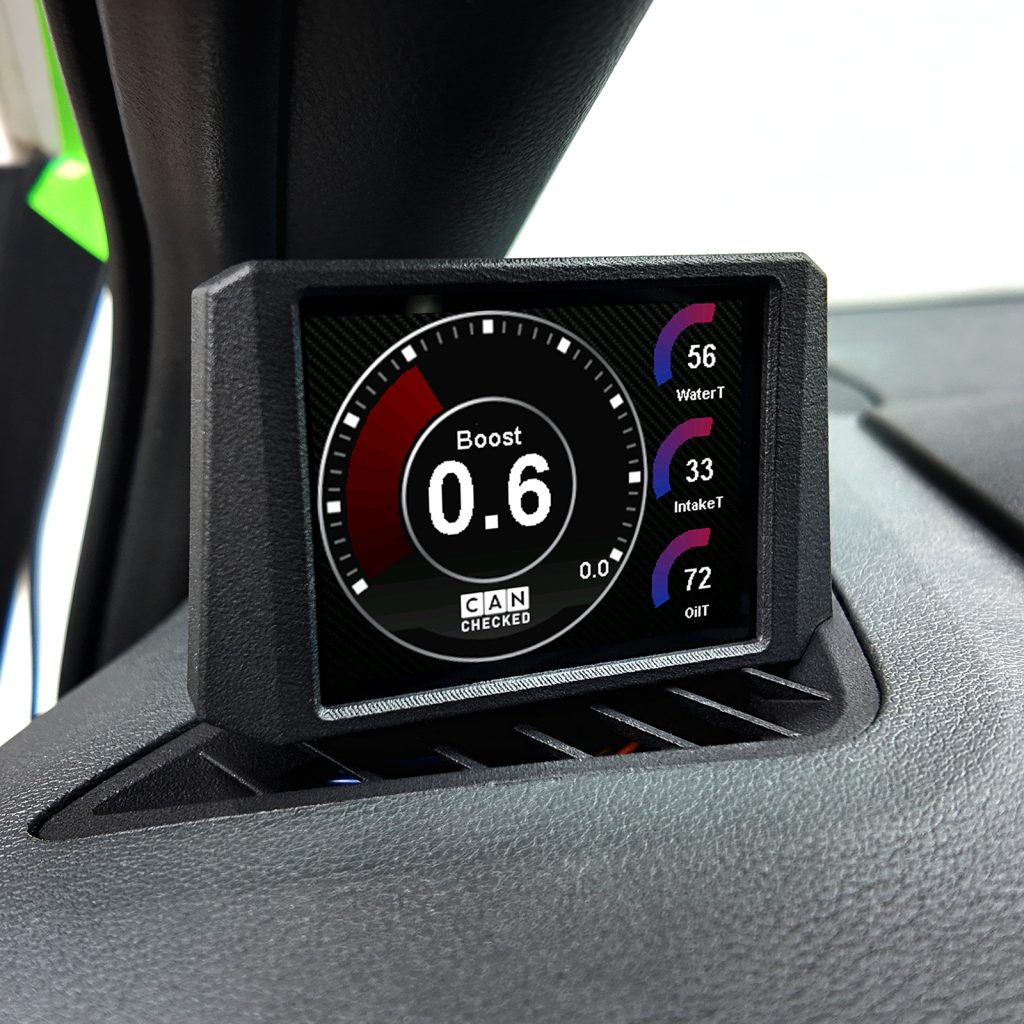

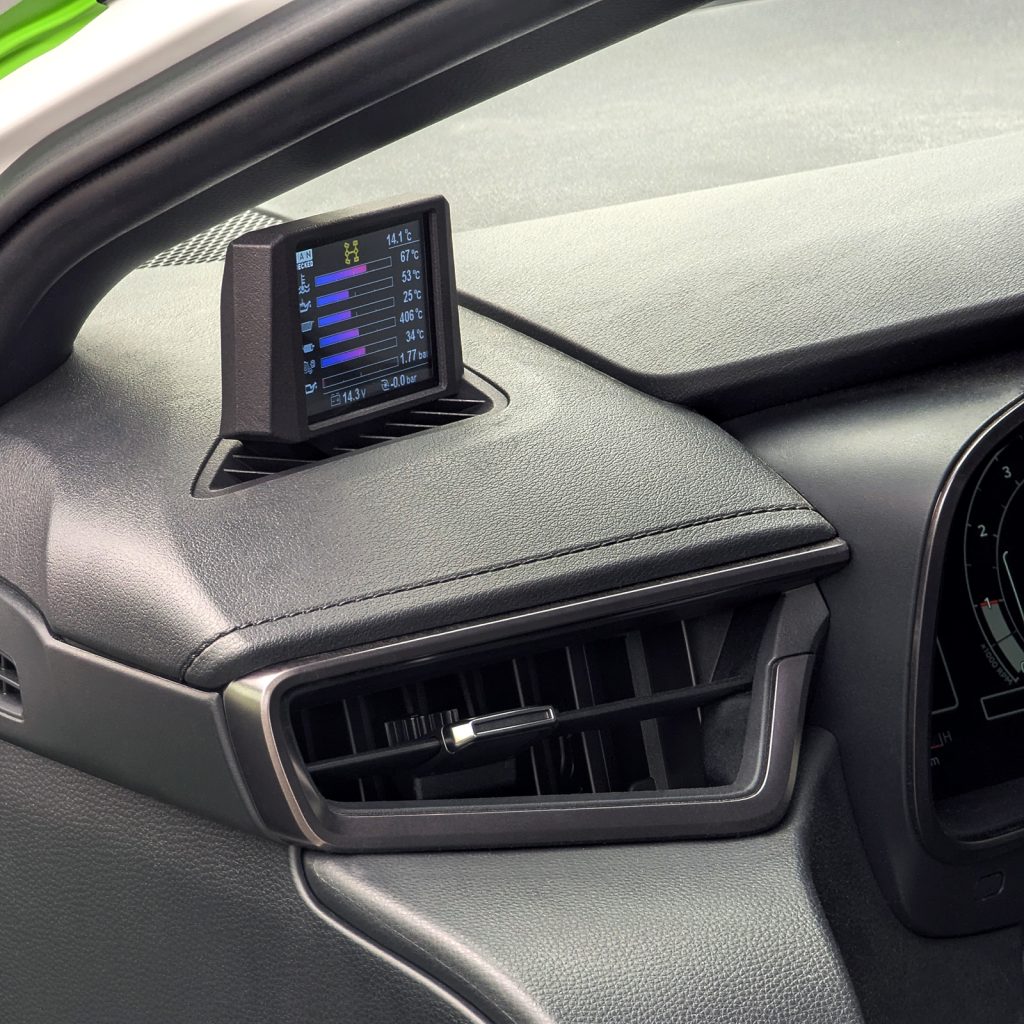

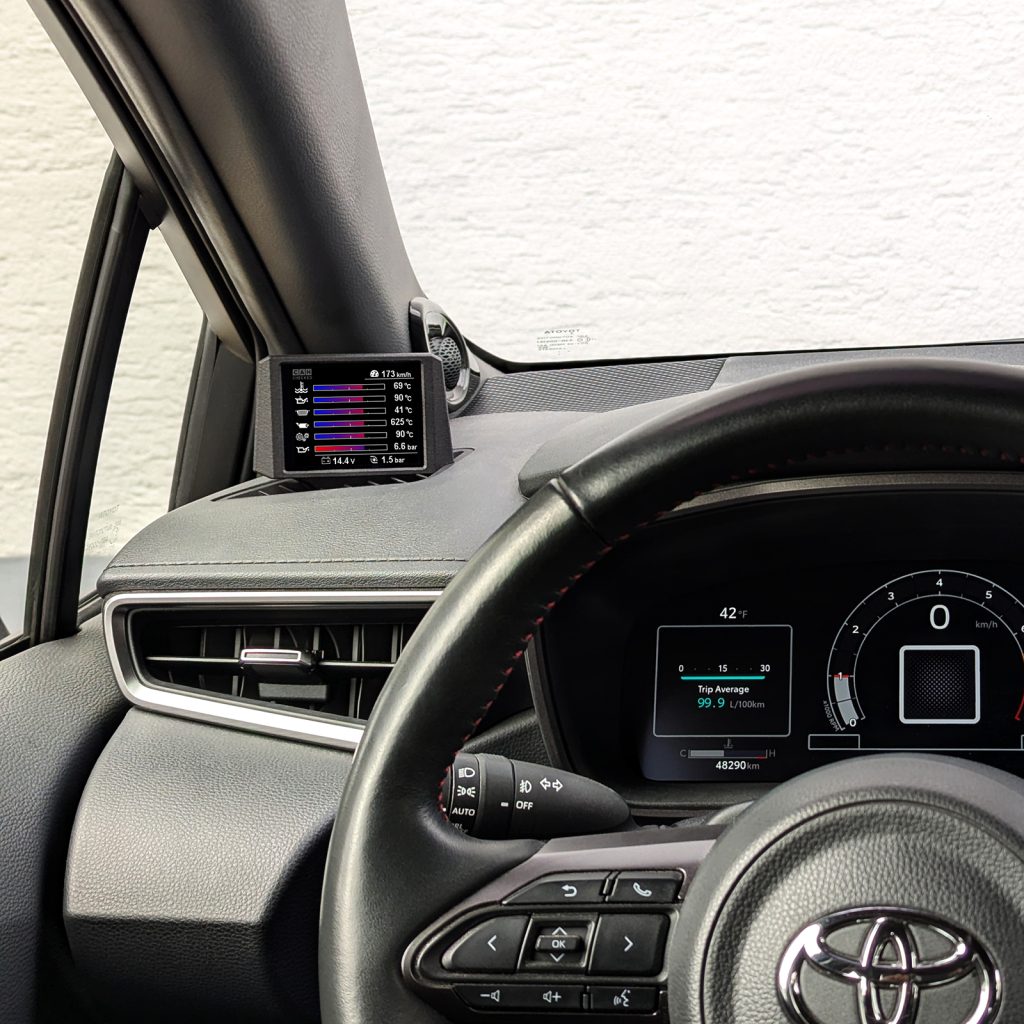

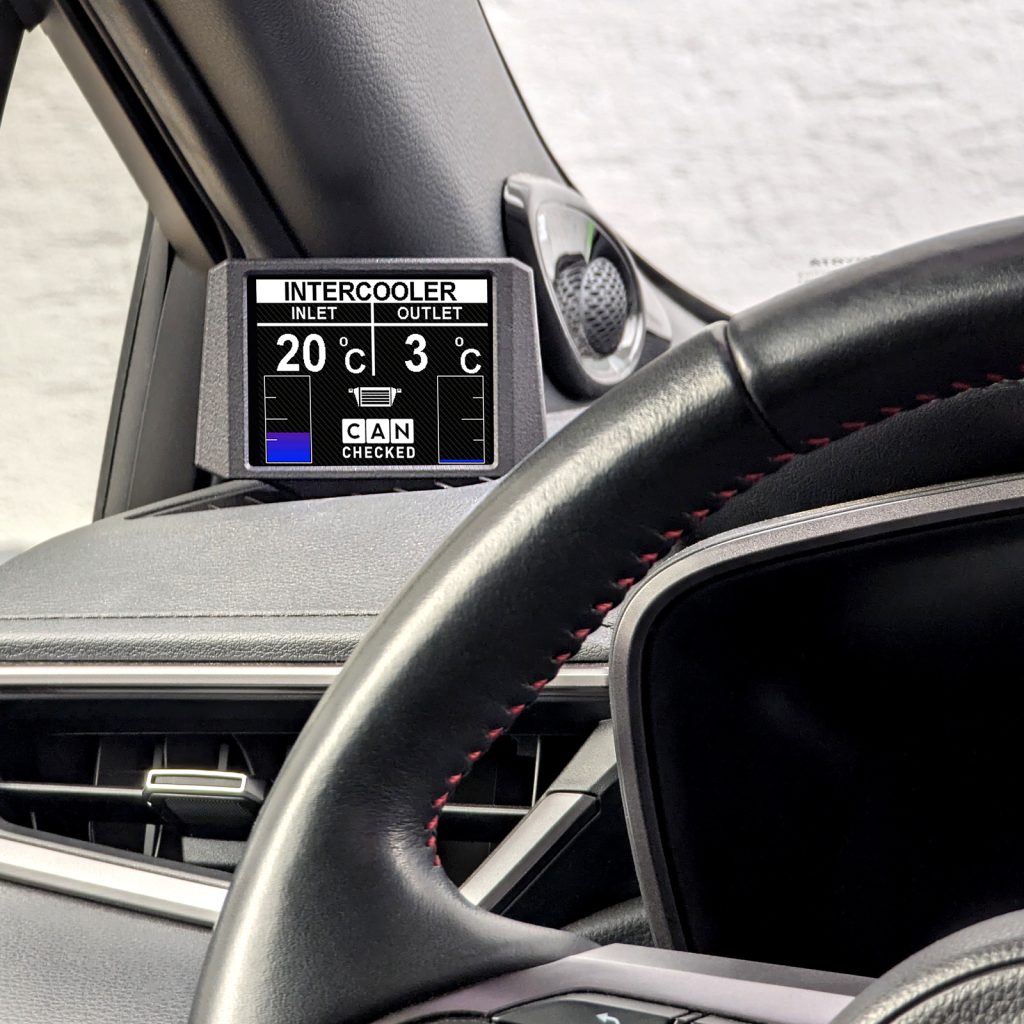

Modelinize özel olarak tasarlanan MFD28 Gen2, havalandırma menfezinizi akıllı bir ekrana dönüştürür. Bu ekranı bir kez kullandıktan sonra vazgeçemeyeceksiniz. CANchecked ekranlar, herkesin kolayca kurulum yapabileceği şekilde tasarlanmıştır. Çoğu model için görselli montaj kılavuzları mevcuttur. Böylece servise gitmeye gerek kalmadan kendi başınıza montaj yapabilirsiniz.

Temel Özellikler

• Mükemmel Entegrasyon: Araca özel çerçeve sayesinde ekran takıldığında havalandırma akışı engellenmez.

• CAN Bus Uyumluluğu: Üretici teşhis cihazı düzeyinde detaylı araç verilerine erişim.

• Vites Göstergesi: CAN Bus üzerinden doğrudan veya hız ve devirden hesaplanarak gösterim.

• Dokunmatik Ekran: Sayfalar arasında sezgisel kaydırma hareketleriyle kolayca gezinme.

• Kişiselleştirme: Kendi sayfalarını oluştur, görseller veya özel açılış animasyonları ekle.

• Ek Girişler: 4 analog sensör ve 1 etanol sensörü doğrudan bağlanabilir.

• CAN Switching: Ekranı bir tuş takımı gibi kullanarak özel CAN mesajları gönder.

• Özelleştirilebilir Uyarılar: Örneğin egzoz sıcaklığı 900 °C’yi geçtiğinde büyük uyarı mesajı görüntüle.

• Veri Kaydı: Verileri dahili SD karta kaydet ve gerektiğinde analiz et.

• Performans Ölçer: Ek donanıma gerek kalmadan 0–100, 100–200, 0–200 km/s hızlanma sürelerini ölç.

• DTC (Arıza Kodları)*: Motor, şanzıman, ABS ve dört çeker sistemlerinden hata kodlarını oku ve sil.

• Otomatik Karartma (Dimmen)*: Araç içi aydınlatma ile senkronize olarak ekran parlaklığı otomatik ayarlanır.

Görüntü Seçenekleri

• Ön tanımlı örnek sayfalarla birlikte gelir.

• Kendi özel sayfalarını oluşturabilirsin – ve buna teşvik edilir!

• 10 adede kadar farklı sayfa oluşturulabilir.

• 20’den fazla widget türü:
  (örneğin: sensör değeri, analog ibre, YT grafik, devir barı, dairesel gösterge, dikey/yatay bar)

• Widget boyutları ayarlanabilir, sürükle-bırak ile yerleştirilebilir.

• Widget renkleri tamamen özelleştirilebilir.

• Sayfa başına 64 widget’a kadar destek.

DSS – Display Setup Software

CANchecked DSS yazılımı, ekranınızı tamamen ihtiyaçlarınıza göre özelleştirmenize olanak tanır.
Dahili log görüntüleyici ile kayıtları indirip görüntüleyebilir, CAN veri kaydedici ile CAN trafiğini analiz edebilirsiniz.

En büyük avantaj: TRI Editörü ile tüm sensörleri (CAN Bus veya dahili) kişiselleştirebilirsiniz:
Sensör adlarını değiştirin, minimum ve maksimum değerleri belirleyin, özel uyarılar ayarlayın.

Desteklenen Veriler

En çok sorulan soru: “Hangi verileri okuyabilirim?”
Cevap: TÜMÜ.

Çoğu motor tipi için gerekli veriler tersine mühendislik ile çözülmüş olup, derinlemesine veri erişimi sağlanmıştır.
Ekran, CAN Bus (UDS, TP2, üreticiye özel protokoller) yanı sıra K-Line (ISO 9141) veri okumasını da destekler.

Okunabilen Örnek Veriler:

Sıcaklıklar:

• Egzoz sıcaklığı

• Soğutma sıvısı sıcaklığı

• Yağ sıcaklığı

• Emme havası sıcaklığı

• Dış ortam sıcaklığı

• Yakıt sıcaklığı

• DSG şanzıman sıcaklığı

Basınçlar:

• Turbo basıncı

• Ortam basıncı

• Yakıt pompası ön basıncı

• Rail basıncı (anlık / hedef)

Karışım / Lambda:

• Lambda değeri

• Enjeksiyon süresi

• Kısa vadeli lambda düzeltmesi

• Uzun vadeli lambda düzeltmesi

Diğer:

• Motor devri

• Hava kütlesi

• Araç hızı

• Gaz pedalı açısı

• Genel ateşleme açısı

• Silindir bazlı ateşleme geri çekmesi

• N75 wastegate yüzdesi

• Akü voltajı

• Tork

• Vites

• Dizel motorlara özel parametreler

Eksik olan veriler bizim tarafımızdan sonradan eklenebilir.

Kutu İçeriği

• LHD araçlar için havalandırma paneline entegre edilmiş MFD28 Gen2 ekran

• Araca özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• Önceden yüklenmiş SD kart

• SD kart adaptörü

• Yansıma önleyici ekran filmi

Genişletme ve Sensör Bağlantıları

4 adet analog giriş üzerinden çeşitli sensörler bağlanabilir – hem 0–5V lineer hem de NTC sensörler desteklenir.
Aşağıdaki CANchecked sensörler, TRI-/TRX dosyalarına önceden tanımlanmıştır:

• AIN1: NTC01 sıcaklık sensörü

• AIN2: TCC01 K tipi egzoz sıcaklığı dönüştürücü

• AIN3: FLP01 0–10 Bar basınç sensörü

• AIN4: BST01 0–5,5 Bar mutlak basınç sensörü

Hazır AIN kablo setimiz ile kolay ve pratik bağlantı sağlanabilir.

Ayrıca, 8 LED’li harici vites değişim ışığı bağlanabilir.
Bu ışık farklı renklerde yanabilir; devir limitleri ve renk ayarları doğrudan ekrandan yapılabilir.

Etanol sensörü doğrudan ekrana bağlanabilir.
Bağlantı için 5V ile sinyal arasına 10K ohm direnç gereklidir.
Ekranda etanol oranı ve sıcaklık görüntülenebilir ve log kaydına alınabilir.

Gelişmiş Özellikler

• Math-Channels: Sensörler arası matematiksel işlemler tanımlayarak özel sensörler oluştur.

• User-Tables: 2D veya 3D haritalar yardımıyla ek sanal sensörler oluştur.

Opsiyonel Aksesuarlar

• CC24000 SLM08 – Harici vites değişim ışığı modülü

• CC22780 ANC04 – 4’lü AIN kablo seti (300 cm)

• CC22100 CBD08 – 8’li CAN dağıtım modülü

• CC22902 NTC01 – 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01 – 0–1250°C arası K tipi dönüştürücü

• CC22901 FLP01 – 0–10 Bar basınç sensörü (145 psi, M10x1)

• CC22900 BST01 – 0–5,5 Bar mutlak basınç sensörü (80 psi)

* Belirtilen bazı özellikler tüm protokollerde geçerli olmayabilir.
