Can Checked Display Mini R55/56/57/58 Dash MFD15 Gen2

Mini Cooper R55/R56/R57/R58/R59 MK2 için CANchecked MFD15 Gen2 Araç İçi Veri Ekranı – Tüm Önemli Veriler Gözünüzün Önünde

Mini’niz için özel olarak tasarlanmış bu CANchecked MFD15 Gen2 veri ekranı sayesinde tüm sürüş verilerini her an takip edebilirsiniz. OLED ekranı sayesinde doğrudan güneş ışığında dahi üstün okunabilirlik sunar. Kit, araca özel bir montaj aparatı ve bağlantı kitiyle birlikte gelir. Kullanımı ön cama monte edilen iki buton üzerinden sağlanır. Ayrıca isteğe bağlı olarak harici döner kontrol düğmesi de bağlanabilir.

🚘 Temel Özellikler

• Kompakt Tasarım: 52 mm çapında ve yalnızca 12,5 mm derinlikte

• Vites Değişim Işığı: Ön yüzdeki LED, vites değiştirme uyarısı ve/veya uyarı lambası olarak kullanılabilir ve serbestçe yapılandırılabilir

• Can Bus Desteği: Kendi Can verileri ve Can Bus kontrol üniteleri desteklenir – 2008 ve sonrası araçlarda OBD2 üzerinden detaylı veri okuma (özellikle VAG araçları) mümkündür

• WiFi Bağlantısı: Akıllı telefon veya PC ile kablosuz bağlantı kurarak web uygulaması üzerinden yapılandırma yapılabilir

• Ek Girişler: 6 adede kadar analog sensör veya bir etanol sensörü* doğrudan bağlanabilir

• Hazır Uyarılar: Örneğin egzoz sıcaklığı 900°C’yi aştığında otomatik büyük ekran uyarısı gibi önceden tanımlı ve kişiselleştirilebilir uyarılar

• Kişiselleştirme: Kendi başlangıç logonuzu ve renk şemanızı kullanarak ekranı özelleştirin

• *Online Kayıt: Akıllı telefon veya PC ile veri kaydı yapıp daha sonra analiz için dışa aktarın

• *Flex Fuel: Ekranda doğrudan etanol oranı ve sıcaklığını görüntüleyin

• *Can Switching: Tuşlar aracılığıyla Can komutları gönderin veya analog giriş verilerini Can Bus üzerinden iletin

📊 Görünüm Seçenekleri

Sekiz farklı hazır sayfa tasarımından seçim yapabilir veya kendi ekran sayfanızı oluşturabilirsiniz:

• Analog gösterge

• Çift veri görünümü

• Vites göstergesi

• 4’lü veya 6’lı veri ekranı

• Çubuk + çift gösterim

• Dairesel grafik

• Yatay çift çubuk grafik

• Performans ölçer

• Dikey 1–6 veri çubuğu

• Tek değerli ekran

⚙️ oDSS ile Konfigürasyon (Online Display Setup Software)

Yeni MFD15 Gen2, WiFi üzerinden doğrudan erişim sunar. Akıllı telefon veya bilgisayarınızla bağlanıp:

• Ekranı tamamen yapılandırabilir

• Veri kaydı yapabilir (lisans gerekir)

• Kendi açılış görselinizi yükleyebilir

• Yazılım güncellemelerini gerçekleştirebilirsiniz

🔍 Desteklenen Veriler

Sık sorulan soru: “ECU’dan hangi veriler alınabiliyor?”
Cevap: TÜMÜ. MFD15 Gen2, ISO 11898-2 ve SAE J2284 standartları ile uyumludur.
Her üretici, CAN Bus üzerinden hangi verileri yayınlayacağını kendisi belirler. Bunun için teknik dokümantasyon gerekebilir (örn. DBC dosyası). DSS yazılımı üzerinden bu dosyalar içe aktarılabilir. Ayrıca çok sayıda ECU’ya özel hazır veri setleri mevcuttur – toplamda 64 sensöre kadar desteklenir.

Desteklenen protokoller ve ECU’lar:

• OBD2 (11 bit ve 29 bit)

• Ecumaster (Classic & Black)

• VAG PQ34

• Haltech v2

• LinkECU

• MaxxECU

• Motec M1

• Emtron

• Megasquirt 2 ve 3

İstediğiniz ECU listede yoksa, ilgili TRI/TRX dosyasını veritabanımızdan indirebilir ya da talep edebilirsiniz.

VAG grubu araçlarda (2008 ve sonrası), yağ sıcaklığı, turbo basıncı, şanzıman sıcaklığı, silindir bazlı ateşleme geri alımı, yakıt yüksek/düşük basıncı, wastegate kontrolü gibi çok sayıda veri alınabilir.

💡 Entegre LED Özelliği

LED hem vites değiştirme ışığı hem de sensör uyarı ışığı olarak kullanılabilir:

• Schaltblitz (vites ışığı): 8 farklı renk ve devir aralığı tanımlanabilir

• Uyarı LED’i: Her sensör için minimum ve maksimum değer belirlenebilir. Aşıldığında önceden seçilen renkte yanıp söner. Uyarı aktifken Schaltblitz devre dışı kalır

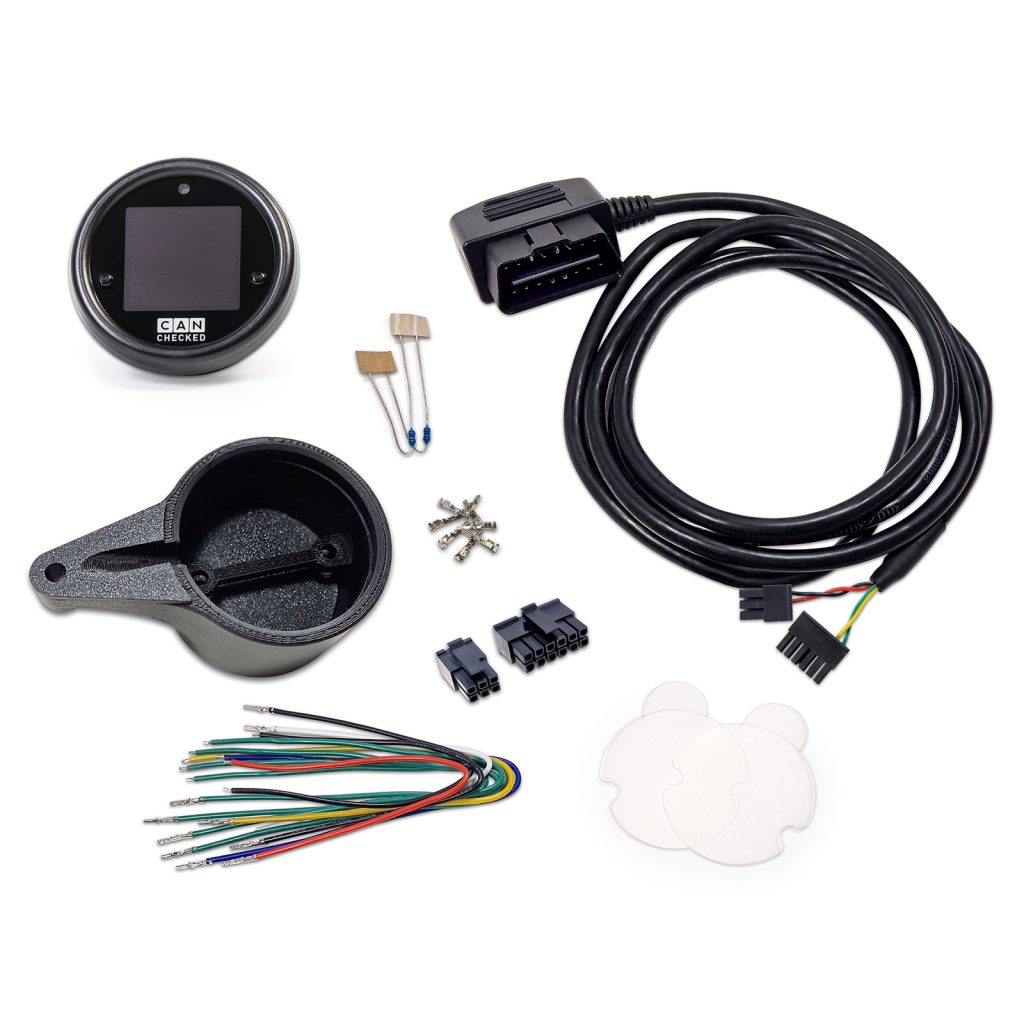

📦 Kutu İçeriği

• MFD15 Gen2 veri ekranı

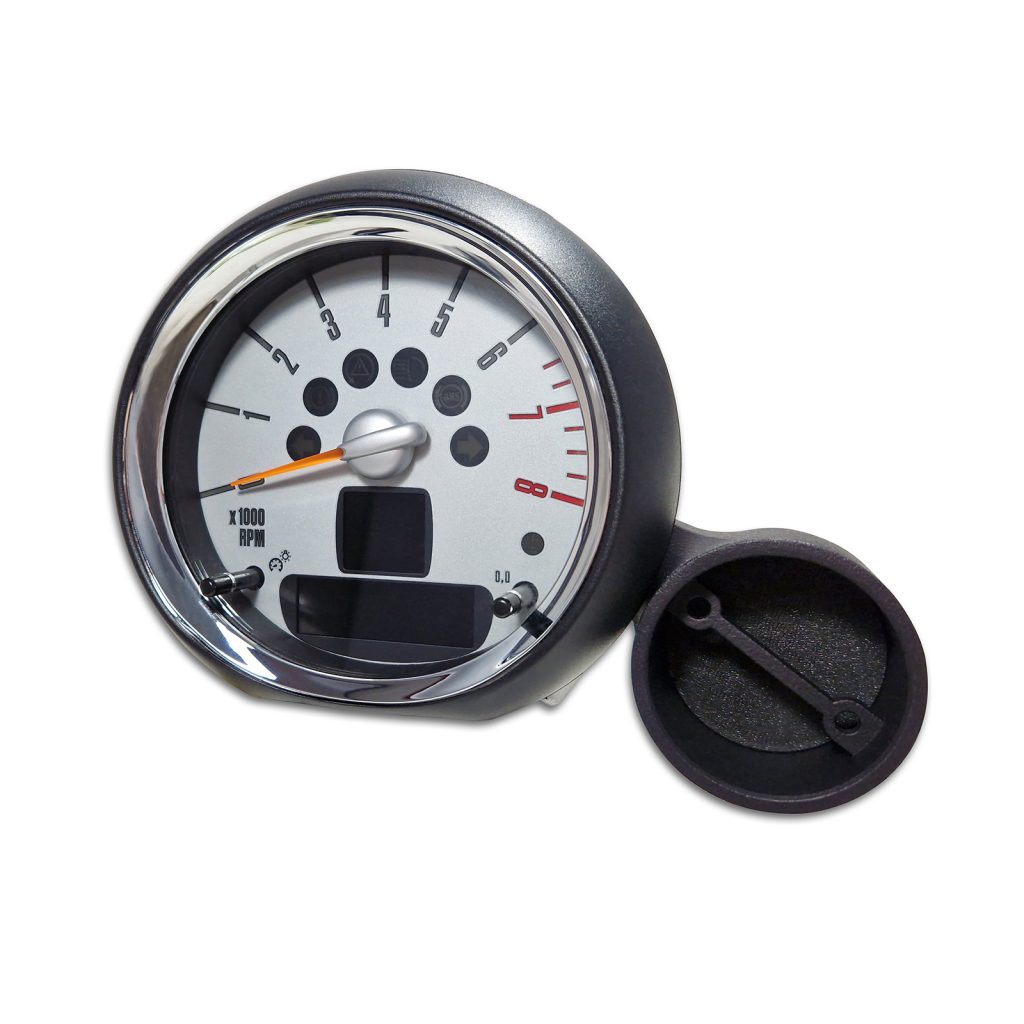

• Mini R55–R59 (MK2) için araç içi montaj paneli (LHD & RHD uyumlu)

• Araç modeline özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• 6 pinli Molex B konnektörü

• 12 pinli Molex C konnektörü

• 20 cm uzunluğunda farklı renklerde ön uç bağlantı kabloları

• Kendi kablo kıskacınızı oluşturmak için pinler

• 2 adet 1K direnç (harici NTC sensörler için Pull-Up)

🔌 Analog Girişler & Sensör Desteği

0–5V lineer ve NTC tip sensörlerle uyumludur. CANchecked sensör eğrileri ekranda tanımlıdır ve doğrudan kullanılır.

Hazır AIN bağlantıları:

• AIN1: Sıcaklık sensörü (NTC01)

• AIN2: Tip K egzoz ısı probu dönüştürücü (TCC01)

• AIN3: 0–10 Bar basınç sensörü (FLP01)

• AIN4: 0–5,5 Bar mutlak turbo basınç sensörü (BST01)

• AIN5 & AIN6: Boş, yapılandırılabilir

➕ Opsiyonel Aksesuarlar

• CC22501 ETK01 – 50 cm kablolu harici döner kontrolcü

• CC22100 CBD08 – 8 portlu Can dağıtım hub’ı

• CC22780 ANC04 – 4’lü AIN sensör kablo demeti (300 cm)

• CC22902 NTC01 – 1/8″ NPT sıvı sıcaklık sensörü

• CC22903 TCC01 – Tip K dönüştürücü (0–1250 °C)

• CC22901 FLP01 – 0–10 Bar basınç sensörü

• CC22900 BST01 – 0–5,5 Bar mutlak turbo sensörü

🔐 Ekstra Lisanslar

• Live Logging: Tüm sensör verilerini kaydeder, dışa aktarılabilir log dosyası oluşturur

• Flex Fuel: Doğrudan bağlanan etanol sensöründen veri alımı ve kaydı (10K Pull-up direnci gerekir)

• Can Switching & AIN Forwarding: Tuşlar üzerinden CAN komutu gönderimi ve analog giriş verilerinin ECU’ya yönlendirilmesi
