Can Checked Display MFD32 Gen2 Audi TT 8S LHD

Audi TT 8S için CANchecked MFD32 Gen2 – Aracınıza Mükemmel Entegrasyon, Tüm Veriler Göz Önünde

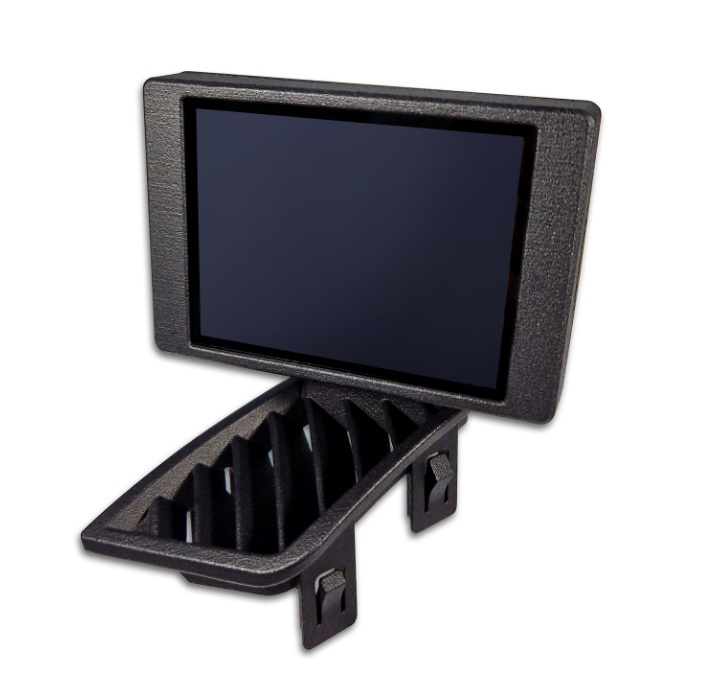

Araç modeline özel olarak tasarlanmış MFD32 Gen2,

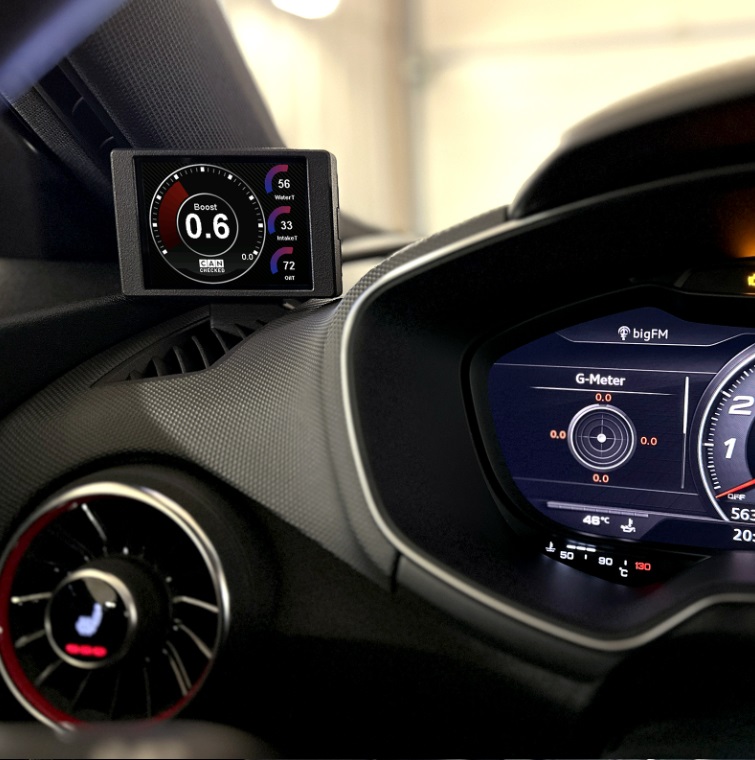

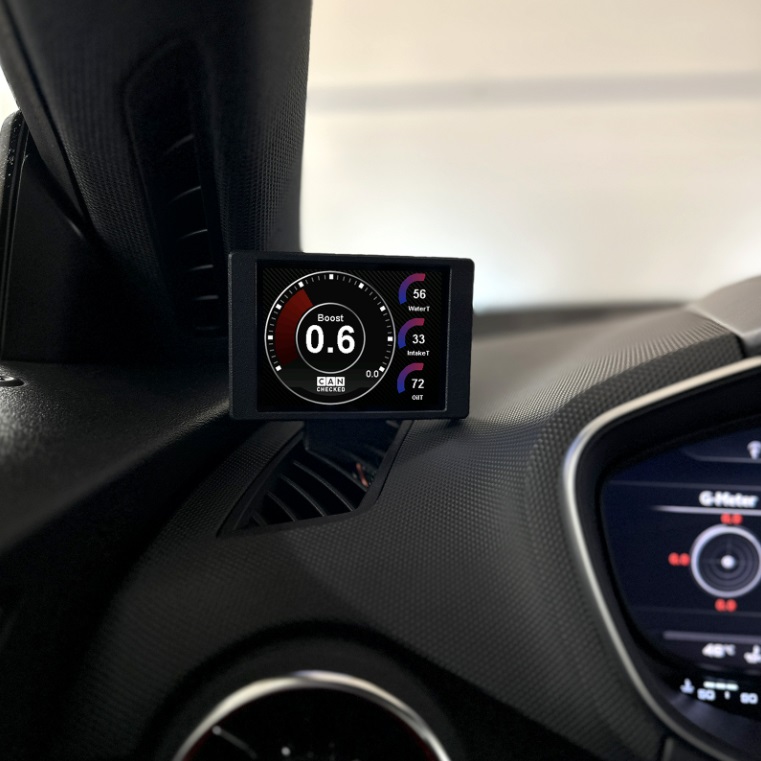

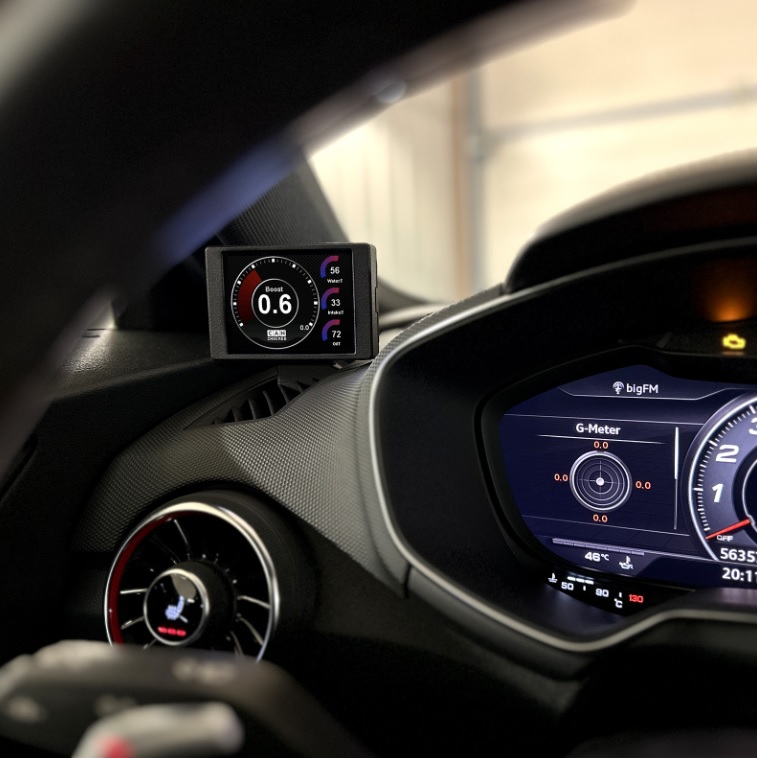

Audi TT 8S’inizin havalandırma ızgarasını akıllı bir göstergeye dönüştürür. Artık tüm sürüş verileriniz parmaklarınızın ucunda!

Kolay montaj ile herkesin kurabileceği şekilde tasarlanmıştır. Çoğu araç modeli için detaylı görsellerle desteklenen montaj kılavuzu sayesinde servis ihtiyacı olmadan kurulumu gerçekleştirebilirsiniz.

Öne Çıkan Özellikler

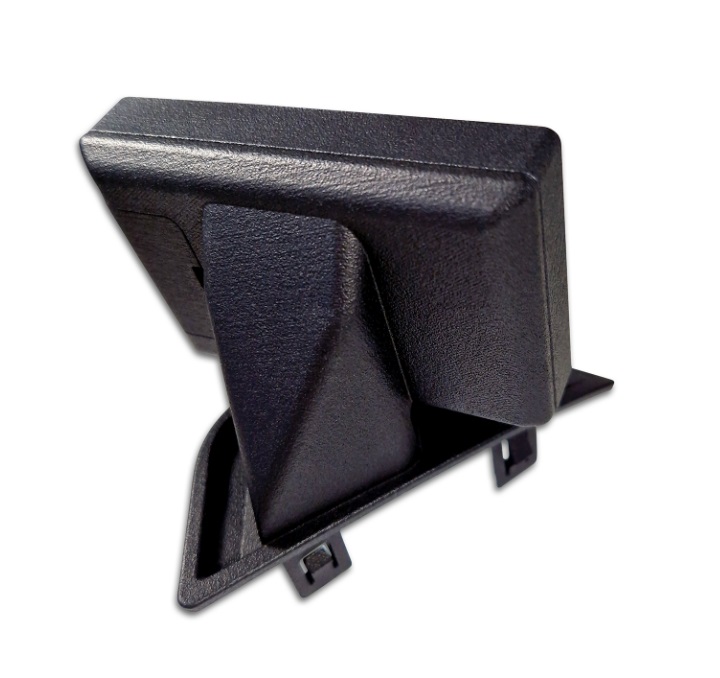

• Mükemmel Entegrasyon: Araca özel çerçeve sayesinde hava akışı kesilmeden kullanılabilir.

• Can Bus Desteği: Üretici seviyesinde araç verilerine ulaşım.

• Vites Göstergesi: Can Bus üzerinden direkt ya da hız ve devirden hesaplanarak gösterilir.

• Dokunmatik Ekran: Sezgisel kaydırma hareketleriyle sayfalar arası gezinme.

• Kişiselleştirme: Kendi sayfalarını oluştur, görseller veya açılış animasyonu ekle.

• Ek Girişler: 4 adede kadar analog giriş ve 1 etanol sensörü bağlayabilme.

• Can Anahtarlama: Ekranı buton paneli gibi kullanarak Can Bus üzerinden özel komutlar gönderme.

• Özelleştirilebilir Uyarılar: Örneğin, egzoz sıcaklığı 900°C üzerine çıktığında büyük bir uyarı gösterebilirsin.

• Kayıt Özelliği: Dahili SD karta veri kaydı ve sonradan analiz imkanı.

• Performans Ölçer: Ek donanıma gerek olmadan 0-100, 100-200 ve 0-200 hızlanma sürelerini ölç.

• Hata Kodları (DTC):* Motor, şanzıman, ABS ve dört çeker sisteminden hata kodlarını oku ve sil.

• Otomatik Parlaklık Ayarı (Dimmen):* Gösterge paneliyle birlikte ekran otomatik olarak kararır.

* Bu özellikler her protokolle uyumlu olmayabilir.

Görsel Arayüzler

• Önceden tanımlı örnek sayfalarla birlikte gelir.

• Kendi sayfalarını oluşturabilir, 10 adede kadar sayfa ekleyebilirsin.

• 20 farklı widget türü: sensör değeri, analog iğne, YT grafik, devir barı, yuvarlak gösterge, dikey/yatay çubuklar vb.

• Widget’lar sürükle-bırak ile yeniden konumlandırılabilir ve ölçeklendirilebilir.

• Renk seçenekleri tamamen özelleştirilebilir.

• Her sayfada 64 adede kadar widget kullanılabilir.

DSS – Display Setup Software

CANchecked’in DSS yazılımı sayesinde ekranı tamamen ihtiyaçlarına göre özelleştirebilirsin:

• Kendi sayfalarını tasarla.

• Kayıtlı log dosyalarını görüntüle.

• Dahili Can Logger ile analiz yap.

• TRI Editor ile sensör ayarlarını düzenle (Can ya da dahili).

• Sensör adlarını değiştir, minimum/maksimum değerleri belirle, uyarı sınırlarını tanımla.

Desteklenen Veriler

Hangi veriler görüntülenebilir?
Cevap: Hepsi!

CANchecked, motorlara özel verileri tersine mühendislik yöntemiyle çıkarmış ve derinlemesine veri sunabilmektedir. Can Bus veri okumanın yanı sıra, ISO 9141 (K-Line) üzerinden de okuma yapılabilir.

Örnek veri türleri:

Sıcaklıklar:

• Egzoz, motor soğutma, motor yağı, emme havası, dış ortam, yakıt, DSG

Basınçlar:

• Turbo basıncı, ortam basıncı, yakıt basıncı, rail basıncı (gerçek/istem)

Karışım ve Lambda:

• Lambda değeri, enjeksiyon süresi, kısa ve uzun süreli yakıt düzeltmeleri

Diğer:

• Devir, hava kütlesi, araç hızı, gaz kelebeği açısı, ateşleme açısı, silindir geri çekme, N75 oranı, akü voltajı, tork, vites, dizel verileri

Eksik veriler varsa, özel olarak eklenebilir.

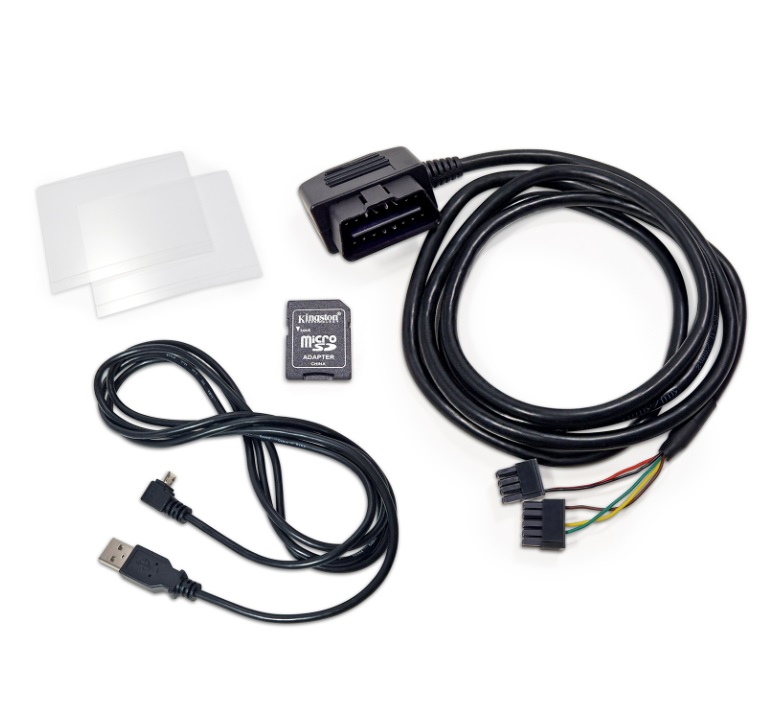

Kutu İçeriği

• Audi TT 8S için özel entegre MFD32 Gen2 ekran (LHD araçlara uygun)

• Araca özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• SD kart (ekranda takılı)

• SD kart adaptörü

• Yansımayı önleyici ekran filmi

Bağlantı ve Genişletme

4 analog giriş sayesinde 0-5V lineer sensörler veya NTC sensörler bağlanabilir. CANchecked sensörleri TRI dosyalarına önceden tanımlı şekilde gelir.

Giriş portları:

• AIN1: NTC01 Sıcaklık Sensörü

• AIN2: TCC01 Tip-K Egzoz Isı Sensörü Dönüştürücü

• AIN3: FLP01 0-10 Bar Basınç Sensörü

• AIN4: BST01 0-5,5 Bar Mutlak Basınç Sensörü

Ayrıca, harici 8 LED’li vites değişim ışığı (Shift Light) bağlanabilir. Renkler ve devir sınırları ekrandan ayarlanabilir.

Etanol sensörü doğrudan bağlanabilir (5V ve sinyal arasına 10K direnç gerekli). Bu sayede ekrandan etanol oranı ve sıcaklık görülebilir, veriler kaydedilebilir.

Gelişmiş Özellikler

• Matematiksel Kanal İşleme: Sensör verilerini matematiksel olarak birleştir.

• Kullanıcı Tabloları: 2D veya 3D haritalar üzerinden yeni sensör değerleri üret.

Opsiyonel Aksesuarlar

*Bazı protokollerle tüm fonksiyonlar uyumlu olmayabilir.

Hazırsan, Audi TT 8S’ini bambaşka bir seviyeye taşı!
CANchecked MFD32 Gen2 ile sürüş deneyimini akıllı hale getir!
