Can Checked Display MFD28 Gen2 for Skoda Octavia (NX) RHD

🚗 Skoda Octavia NX için CANchecked MFD28 Gen2 – Aracınıza özel, tam entegre veri ekranı ile tüm bilgiler gözünüzün önünde!

🔧 Genel Bilgi

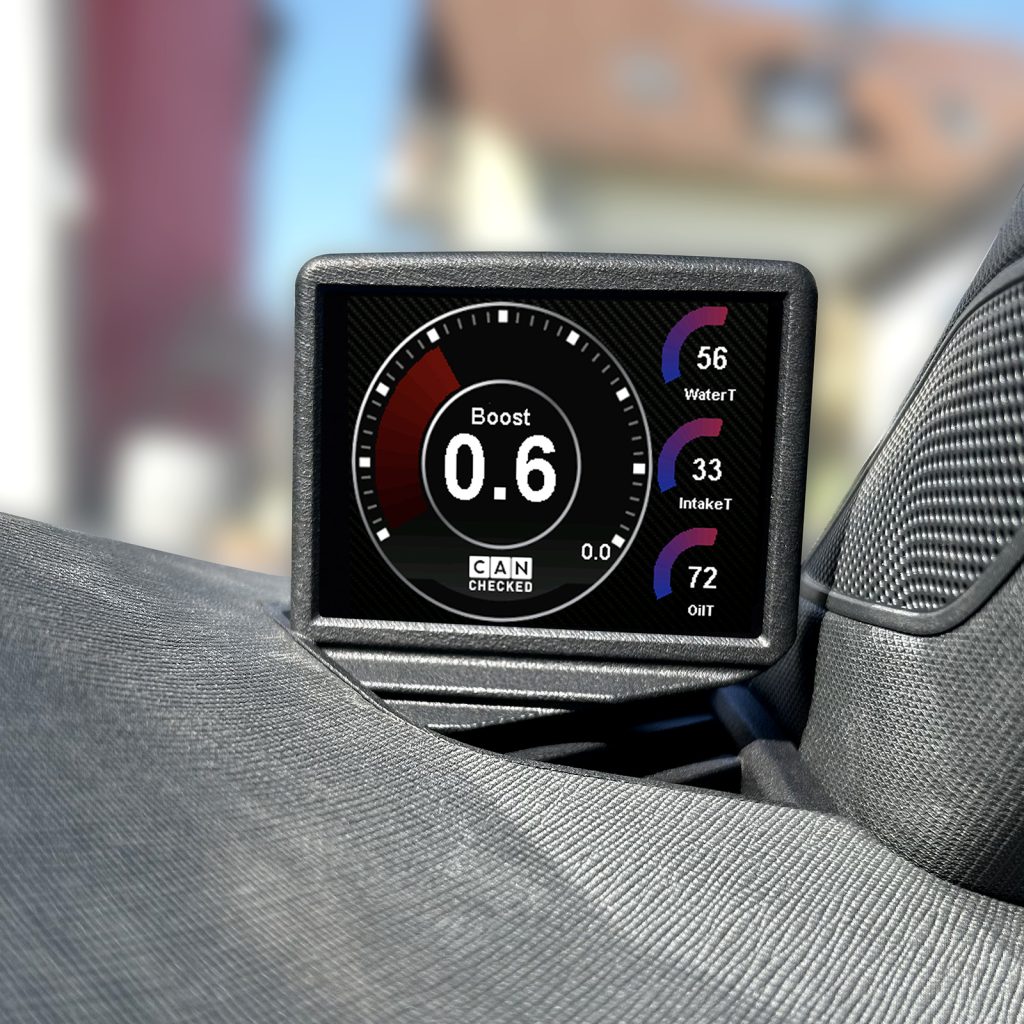

Aracınıza özel olarak geliştirilen MFD28 Gen2, havalandırma ızgarasını akıllı bir dijital ekrana dönüştürür. Ekran; kolay montaj, sezgisel kullanım ve kapsamlı veri takibi ile sürüş deneyiminizi üst seviyeye taşır. Çoğu araç için adım adım görselli kurulum kılavuzu sunulmaktadır – böylece servis gerekmeden kurulum yapılabilir.

🌟 Temel Özellikler

• Tam Uyumlu Montaj: Araca özel çerçeve tasarımı sayesinde havalandırma işlevi kaybolmaz, hava akışı devam eder.

• CAN Bus Desteği: Üretici seviyesinde ECU verileri okuma imkanı

• Vites Göstergesi: CAN üzerinden doğrudan ya da hız & devir değerlerinden hesaplanarak

• Dokunmatik Ekran: Sayfalar arasında sezgisel kaydırma hareketleriyle gezinebilme

• Kişiselleştirme: Özgün sayfalar, özel görseller ve açılış animasyonu ekleme

• Ek Sensör Girişleri: 4 adede kadar analog sensör + 1 etanol sensörü doğrudan bağlanabilir

• CAN Switching: Ekranı tuş takımı gibi kullanarak CAN hattına özel komutlar gönderebilme

• Uyarılar: Örn. egzoz sıcaklığı 900 °C’yi aştığında ekran üzerinden görsel uyarı alın

• Veri Kaydı: Dahili SD karta veri kaydı ve daha sonra analiz imkanı

• Performans Ölçer: 0–100, 100–200 ve 0–200 km/s ölçümleri – ek donanıma gerek yok

• DTC Okuma/Silme:* Motor, şanzıman, ABS, dört çeker sistem hatalarını okuma ve silme

• Otomatik Parlaklık Ayarı:* Gösterge paneline göre ekran ışığını otomatik ayarlar

* Bazı protokoller bu özellikleri desteklemeyebilir.

📊 Görünüm Seçenekleri

Kendinize özel sayfalar oluşturabilir ya da hazır gelen örnek ekranları kullanabilirsiniz:

• 10 adede kadar sayfa oluşturulabilir

• 20 farklı widget tipi: sensör değeri, analog ibre, grafik, devir barı, dairesel gösterge, yatay/dikey bar vb.

• Sürükle-bırak ile widget yerleşimi

• Widget renklerini istediğiniz gibi özelleştirme

• Sayfa başına 64 adede kadar widget kullanımı

💻 DSS – Display Setup Software

CANchecked DSS yazılımı sayesinde ekranınızın tüm ayarlarını kolayca yapılandırabilirsiniz. Yazılımda:

• Log dosyalarını indirme/görüntüleme

• CAN logger ile CAN trafiğini analiz etme

• TRI Editor ile sensör adlandırma, min/max eşik değerleri belirleme ve CAN veya dahili sensörleri düzenleme

📈 Desteklenen Veriler

En sık sorulan soru: “ECU’dan hangi verileri alabilirim?”
Cevap: Tüm değerler
Motorların büyük kısmı için ters mühendislik yapılmış ve derinlemesine veri erişimi sağlanmıştır.

Desteklenen protokoller:

• CAN (UDS, TP2, üreticiye özel protokoller)

• K-Line (ISO 9141)

TRI/TRX dosyalarıyla önceden yüklenmiş sensör listeleri (motora göre değişir)

Örnek Veriler:

Sıcaklıklar:

• Egzoz, soğutma sıvısı, yağ, emme havası, dış ortam, yakıt, DSG sıcaklıkları

Basınçlar:

• Turbo basıncı, ortam basıncı, yakıt besleme basıncı, rail basıncı (mevcut/istek)

Karışım / Lambda:

• Lambda değeri, enjeksiyon süresi, kısa/uzun vadeli yakıt düzeltmeleri

Diğer:

• Devir, hava kütlesi, araç hızı, gaz kelebeği açısı, ateşleme açısı, silindir bazlı geri alma, N75 PWM, voltaj, tork, vites konumu, dizel spesifik değerler

Eksik veriler, talep üzerine eklenebilir.

📦 Kutu İçeriği

• MFD28 Gen2 ekran (LHD araçlara uygun, havalandırma içine entegre)

• Araca özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• SD kart (ekran içine önceden takılmış)

• SD kart adaptörü

• Yansıma önleyici ekran filmi

🔌 Girişler ve Genişletme

4 adet analog giriş sayesinde çok çeşitli sensörleri bağlayabilirsiniz (0–5V lineer ya da NTC tipi sensörler desteklenir).

TRI/TRX dosyalarında ön tanımlı CANchecked sensörler:

• AIN1: NTC01 – Sıcaklık sensörü

• AIN2: TCC01 – Tip K egzoz sıcaklık dönüştürücü

• AIN3: FLP01 – 0–10 Bar basınç sensörü

• AIN4: BST01 – 0–5,5 Bar mutlak basınç sensörü

Bağlantı için hazır 4’lü AIN kablo demetimizi kullanabilirsiniz.

💡 Ekstralar

• 8 LED’li harici şalt lambası bağlanabilir. Renkler ve devir sınırları ekrandan ayarlanabilir.

• Etanol sensörü doğrudan bağlanabilir (5V ile sinyal arasına 10K ohm direnç gereklidir). Ekran üzerinden % etanol oranı ve sıcaklık görüntülenip loglanabilir.

🔬 Gelişmiş Özellikler

• Math Channels: Farklı sensörleri matematiksel olarak birbirine bağlayarak yeni değerler türetin.

• User Tables: 2D/3D tablolarla özel sensör çıktıları oluşturun.

🧩 Opsiyonel Aksesuarlar

• CC24000 SLM08: Harici şalt lambası modülü

• CC22780 ANC04: 4’lü AIN kablo demeti (300 cm)

• CC22100 CBD08: 8’li CAN dağıtım hub’ı

• CC22902 NTC01: 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01: 0–1250 °C Tip K dönüştürücü

• CC22901 FLP01: 0–10 Bar (145 psi) basınç sensörü (M10x1)

• CC22900 BST01: 0–5,5 Bar mutlak basınç sensörü (80 psi)
