Can Checked Display MFD28 Gen2 for Skoda Octavia 4 (NX) LHD

Skoda Octavia NX için CANchecked MFD28 Gen2 – Kusursuz Entegrasyonla Tüm Veriler Gözünüzün Önünde

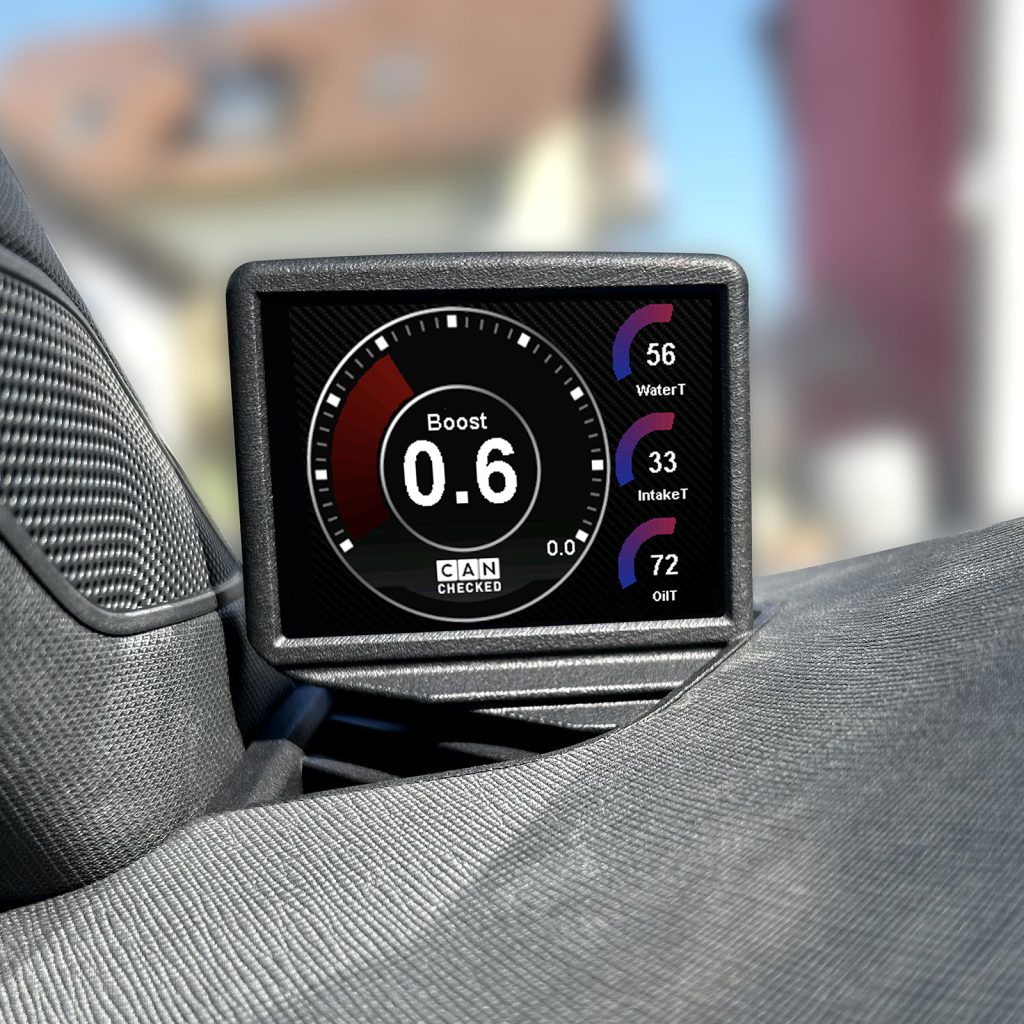

Skoda Octavia NX modelinize özel geliştirilen CANchecked MFD28 Gen2, havalandırma ızgaranızı akıllı bir ekrana dönüştürerek vazgeçemeyeceğiniz özellikler sunar. Tüm ekranlarımız, kullanıcı tarafından kolayca takılabilecek şekilde tasarlanmıştır. Çoğu araç modeli için görselli montaj kılavuzları mevcuttur – bu sayede servise gitmeden kurulumu gerçekleştirebilirsiniz.

🚀 Öne Çıkan Özellikler

• Mükemmel Entegrasyon: Araca özel çerçeve sayesinde ekran takıldığında bile havalandırma işlevini sürdürüyor

• CAN Bus Uyumu: Üretici seviyesinde detaylı araç verilerini okuyabilir

• Vites Göstergesi: CAN verisi üzerinden doğrudan veya hız-devirden hesaplayarak

• Dokunmatik Ekran: Sayfalar arasında sezgisel kaydırma hareketleriyle gezinme

• Kişiselleştirme: Özel ekran sayfaları oluşturabilir, görseller ve açılış animasyonları ekleyebilirsiniz

• Ek Girişler: 4 analog sensör ve 1 etanol sensörü doğrudan bağlanabilir

• CAN Switching: Ekranı tuş takımı gibi kullanarak CAN hattına özel mesajlar gönderebilirsiniz

• Uyarılar: Örneğin, egzoz sıcaklığı 900°C’yi geçtiğinde büyük ekran uyarısı alın

• Kayıt (Logging): Verileri dahili SD karta kaydedip sonradan analiz edin

• Performans Ölçer: Ek donanım gerekmeden 0-100 / 100-200 / 0-200 km/h hızlanma sürelerini ölçün

• Hata Okuma (DTC)*: Motor, şanzıman, ABS ve dört tekerlekten çekiş sisteminden hata kodlarını okuyup silin

• Otomatik Parlaklık (Dimmen)*: Gösterge paneliyle senkronize olarak ekran parlaklığı otomatik ayarlanır

🧩 Görünüm Seçenekleri

• Hazır örnek sayfalarla birlikte gelir

• Kendi sayfalarınızı oluşturmanız mümkündür

• En fazla 10 farklı sayfa oluşturulabilir

• 20 farklı widget tipi (örneğin sensör verisi, analog gösterge, grafik, devir göstergesi, yuvarlak ve yatay/dikey barlar vb.)

• Widget’lar ölçeklenebilir ve sürükle-bırak ile konumlandırılabilir

• Renkler tamamen özelleştirilebilir

• Sayfa başına 64 adede kadar widget eklenebilir

🖥 DSS – Ekran Ayar Yazılımı

CANchecked’in DSS (Display Setup Software) yazılımı ile ekranınızı tamamen kişiselleştirebilirsiniz:

• Dahili log görüntüleyici ile verilerinizi analiz edin

• CAN logger ve TRI düzenleyici ile tüm sensörleri (CAN veya analog) yapılandırın

• Sensör adlarını değiştirin, minimum ve maksimum değerler belirleyin

📋 Desteklenen Veriler

Birçok kullanıcı “Hangi verileri görüntüleyebilirim?” diye sorar. Cevap: TÜMÜ.
Çoğu motor tipi için veriler tersine mühendislikle çözümlenmiş ve ekranlara entegre edilmiştir.

Sıcaklıklar:
Egzoz, soğutma sıvısı, motor yağı, emme havası, dış hava, yakıt, DSG sıcaklığı

Basınçlar:
Turbo basıncı, atmosfer basıncı, yakıt ön basıncı, rail basıncı (hedef/gerçek)

Karışım/Lambda:
Lambda değeri, püskürtme süresi, kısa/uzun dönem yakıt düzeltmeleri

Diğer:
Motor devri, hava kütlesi, araç hızı, gaz kelebeği açısı, toplam avans, silindir bazlı geri çekme, N75 valfi yüzdesi, akü voltajı (klem 30), tork, vites bilgisi, dizel motor değerleri

Eksik veriler olması durumunda sistem güncellemeyle bu verileri ekleyebilir.

📦 Kutu İçeriği

• Skoda Octavia NX için özel olarak tasarlanmış MFD28 Gen2 ekran (havalandırma paneline entegre)

• Araca özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• Önceden yüklenmiş SD kart

• SD kart adaptörü

• Yansıma önleyici ekran koruma filmi

🔌 Girişler ve Genişletmeler

Cihaza 4 adede kadar analog sensör bağlayabilirsiniz. Hem 0-5V lineer hem de NTC sensörler desteklenir.
Aşağıdaki CANchecked sensörleri doğrudan TRI/TRX dosyalarında tanımlıdır:

• AIN1: Sıcaklık sensörü (NTC01)

• AIN2: Egzoz sıcaklığı için Tip K dönüştürücü (TCC01)

• AIN3: 0–10 Bar basınç sensörü (FLP01)

• AIN4: 0–5,5 Bar mutlak basınç sensörü (BST01)

Bağlantı için önceden hazırlanmış AIN kablo demetimizi kullanabilirsiniz.

Ayrıca 8 LED’li harici vites değişim ışığı da bağlanabilir. Renk ve devir sınırları doğrudan ekrandan ayarlanabilir.

Etanol sensörü doğrudan ekrana bağlanabilir. 5V ile sinyal hattı arasına 10K pull-up direnç gereklidir. Etanol oranı ve sıcaklık ekranda görüntülenebilir ve loglanabilir.

🔬 Gelişmiş Özellikler

• Math-Channels: Sensör değerlerini birbirine göre hesaplayın

• User-Tables: 2D/3D harita ile sanal sensörler oluşturun

🧩 Opsiyonel Aksesuarlar

• CC24000 SLM08: Harici vites değişim ışığı modülü

• CC22780 ANC04: 4’lü AIN kablo seti – 300 cm

• CC22100 CBD08: 8 portlu CAN dağıtıcı hub

• CC22902 NTC01: 1/8″ NPT sıvı sıcaklık sensörü

• CC22903 TCC01: Tip K dönüştürücü (0–1250°C)

• CC22901 FLP01: 0–10 Bar basınç sensörü (145 psi)

• CC22900 BST01: 0–5,5 Bar mutlak basınç sensörü (80 psi)



Not: Tüm protokollerle tüm fonksiyonlar her zaman desteklenmeyebilir.
