Can Checked Display MFD28 Gen2 for Mini Cooper F54 Clubman LHD

Mini Cooper F54 için CANchecked MFD28 Gen2 – Kusursuz Entegrasyon, Tüm Veriler Göz Önünde

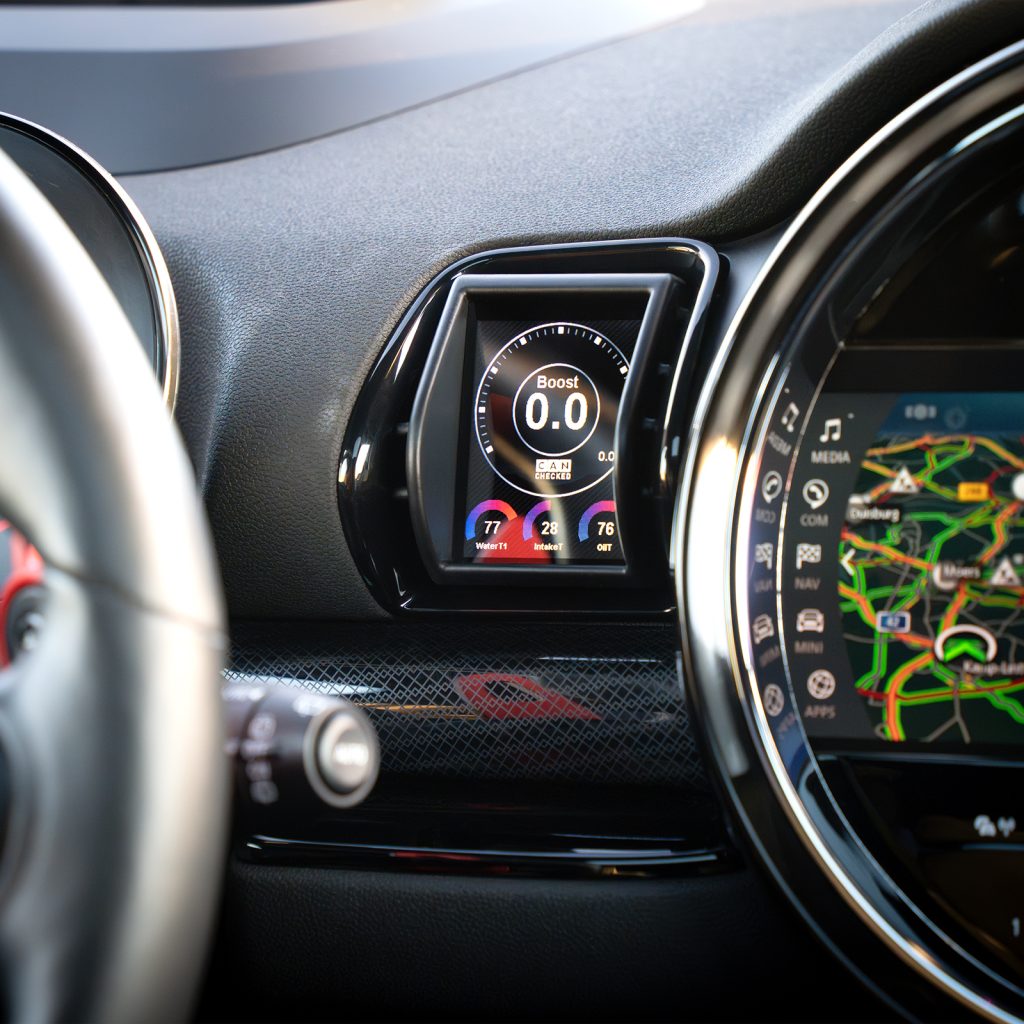

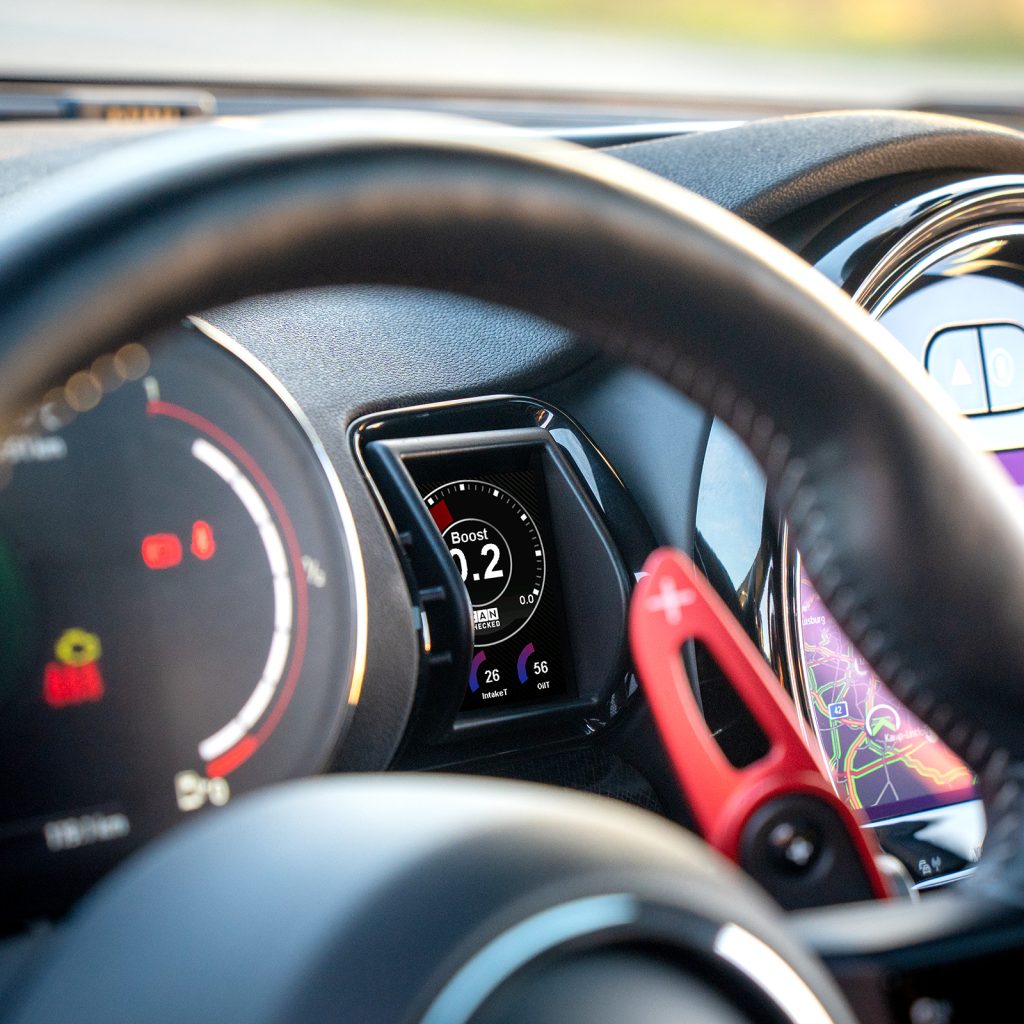

Mini Cooper F54 modelinize özel CANchecked MFD28 Gen2, havalandırma ızgarasını gelişmiş özelliklerle donatılmış akıllı bir ekrana dönüştürür. Kurulumu herkes tarafından yapılabilecek şekilde tasarlanmıştır ve çoğu araç için resimli kurulum kılavuzu mevcuttur – servis ihtiyacı olmadan montaj yapabilirsiniz.

🚀 Temel Özellikler

• Mükemmel Entegrasyon: Araca özel çerçeve, havalandırma fonksiyonunu korur.

• CAN Bus Desteği: Üretici seviyesinde araç verilerini doğrudan okuyun.

• Vites Göstergesi: CAN verileri üzerinden veya hız-devirden hesaplayarak.

• Dokunmatik Ekran: Sayfalar arası sezgisel geçiş için kaydırma hareketleri.

• Kişiselleştirme: Özel ekran sayfaları, görseller ve açılış animasyonu ekleyin.

• Ek Girişler: 4 analog sensör ve bir etanol sensörü doğrudan bağlanabilir.

• CAN Switching: Ekranı tuş takımı gibi kullanarak CAN mesajları gönderin.

• Uyarı Sistemi: Örneğin, egzoz sıcaklığı 900°C’yi aştığında büyük uyarı alın.

• Kayıt Fonksiyonu: Verileri dahili SD karta kaydedin ve sonradan analiz edin.

• Performans Ölçer: Ek donanıma gerek kalmadan 0-100, 100-200, 0-200 km/h hızlanmaları ölçün.

• Hata Kodu Okuma (DTC)*: Motor, şanzıman, ABS ve AWD hata kodlarını okuyup silin.

• Otomatik Parlaklık (Dimmen)*: Araç içi aydınlatmaya uyumlu ekran parlaklığı.

📊 Ekran Görünümleri ve Widget’lar

• Önceden tanımlı örnek sayfalar ile gelir

• Kendi özel ekranlarınızı oluşturabilirsiniz

• En fazla 10 farklı sayfa

• 20 farklı widget türü (örneğin: gösterge, grafik, bar, dijital sayı vs.)

• Widget boyutları ayarlanabilir ve sürükle-bırak ile yer değiştirilebilir

• Widget renkleri tamamen özelleştirilebilir

• Sayfa başına 64 adede kadar widget kullanılabilir

🛠 DSS – Ekran Ayar Yazılımı

CANchecked’in DSS yazılımı ile ekranınızı tamamen özelleştirebilirsiniz.

• Log dosyalarını indirip görüntüleyin

• Dahili CAN Logger ve TRI Editör

• Minimum/Maksimum uyarı limitleri tanımlayın

• Sensör isimlerini değiştirin

📋 Desteklenen Veriler (örnek liste)

Sıcaklıklar: Egzoz, motor yağı, soğutma suyu, emme havası, dış hava, yakıt, DSG
Basınçlar: Turbo, atmosfer, yakıt ön basınç, rail basıncı (hedef & gerçek)
Karışım/Lambda: Lambda değeri, püskürtme süresi, kısa/uzun süreli düzeltmeler
Diğer: Devir, hız, hava kütlesi, gaz kelebeği açısı, tork, vites, voltaj, dizel değerler

Not: Desteklenen veriler motor tipine göre farklılık gösterebilir. Eksik veriler sonradan eklenebilir.

📦 Kutu İçeriği

• Havalandırma ızgarasına entegre MFD28 Gen2 ekran

• Araca özel kablo demeti

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• Önceden takılmış SD kart

• SD kart adaptörü

• Yansıma önleyici ekran koruyucu film

🔌 Sensör Girişleri ve Genişletme

4 adet analog giriş mevcut (0-5V lineer ve NTC destekli).
Önerilen CANchecked sensörler doğrudan tanımlıdır:

• AIN1: Sıcaklık Sensörü (NTC01)

• AIN2: Tip K Egzoz Isı Sensörü Dönüştürücü (TCC01)

• AIN3: 0-10 Bar Basınç Sensörü (FLP01)

• AIN4: 0–5,5 Bar mutlak basınç sensörü (BST01)

Ayrıca harici 8 LED’li vites değişim ışığı da bağlanabilir.
Ekrandan doğrudan ayarlanabilir renk ve devir limitleri desteklenir.

Etanol sensörü doğrudan ekrana bağlanır. Bağlantı için 10K pull-up direnç (5V–Signal) gereklidir.

📈 Gelişmiş Fonksiyonlar

• Math-Channels: Sensör verileri arasında matematiksel işlem yapın

• User-Tables: 2D / 3D haritalarla sanal sensörler oluşturun

⚙️ Opsiyonel Aksesuarlar

• CC24000 SLM08: Harici vites değişim ışığı modülü

• CC22780 ANC04: 4’lü analog giriş kablo demeti – 300cm

• CC22100 CBD08: 8 portlu CAN dağıtım hub’ı

• CC22902 NTC01: 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01: Tip K dönüştürücü 0–1250°C

• CC22901 FLP01: Basınç sensörü 0–10 Bar (145psi) M10x1

• CC22900 BST01: 0–5,5 Bar mutlak basınç sensörü (80psi)



Not: Tüm protokollerle her özellik çalışmayabilir.
