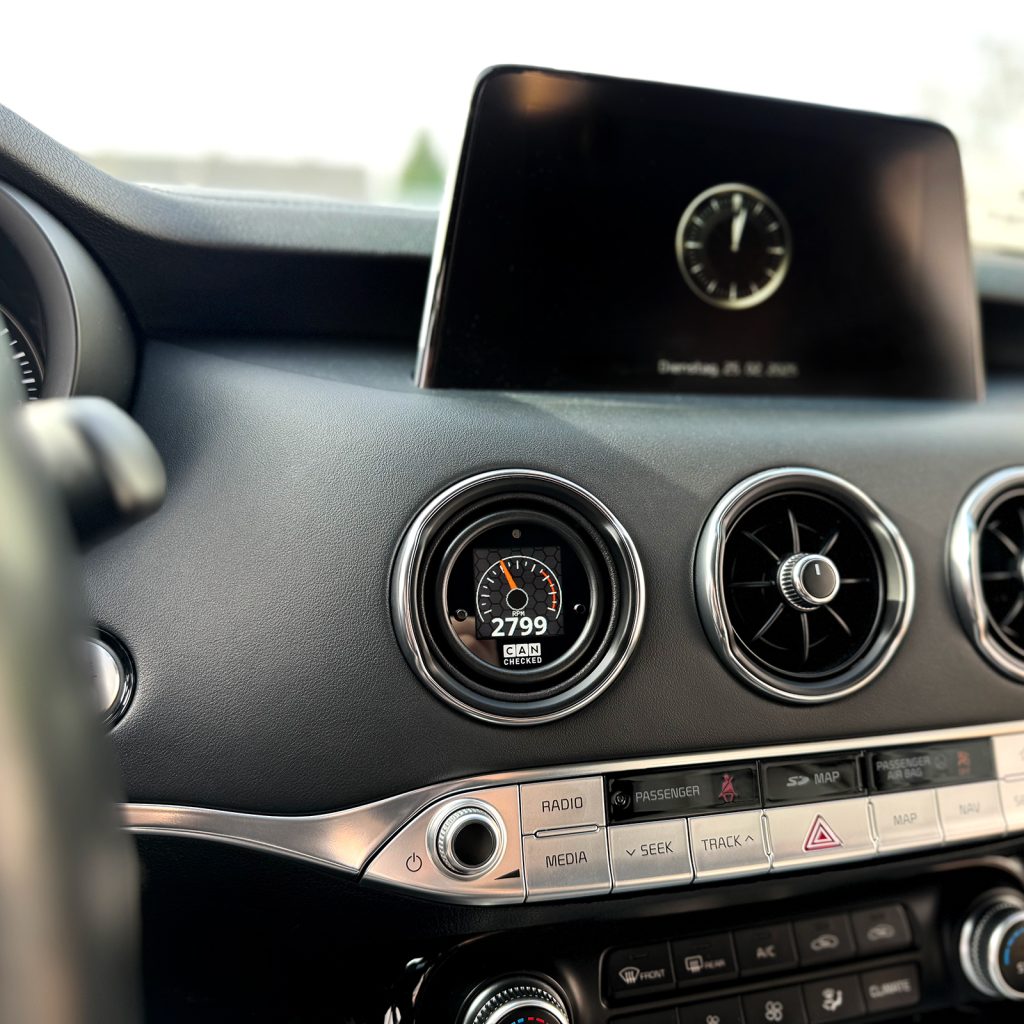

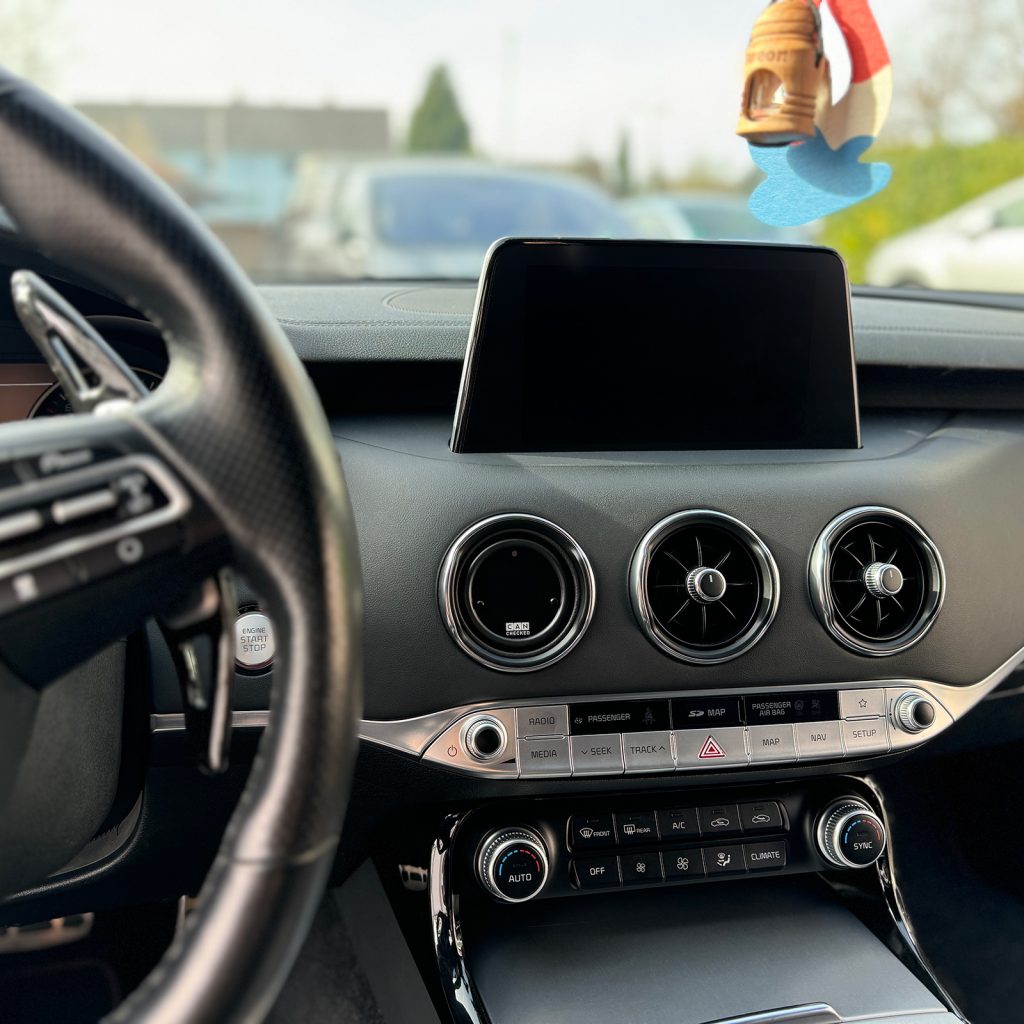

Can Checked Display MFD15 Gen2 for Kia Stinger LHD/RHD



Kia Stinger aracın için özel olarak geliştirilen CANchecked MFD15 Gen2 veri ekranı ile tüm önemli araç bilgilerini her zaman göz önünde bulundur!

MFD15 Gen2, doğrudan güneş ışığında bile mükemmel okunabilirlik sunan bir OLED ekran ile donatılmıştır. Bu kit, araç özel montaj braketi ve bağlantı kiti ile birlikte gelir. Kullanımı, ön cama monte edilen iki buton üzerinden sağlanır. Ayrıca isteğe bağlı olarak harici bir döner kontrol düğmesi bağlanabilir.



---



🔧 Öne Çıkan Özellikler

• Kompakt Tasarım: Yalnızca 52 mm çapında ve 12,5 mm derinliğinde

• Vites Geçiş Uyarı Işığı (Shift Light): Ön yüzdeki LED, vites geçişi ve/veya uyarı ışığı olarak serbestçe yapılandırılabilir

• CAN Bus: Kendi CAN verilerini ve ECU’ları destekler; 2008 ve sonrası araçlarda OBD2 ile derin veri okuma mümkündür

• Wi-Fi: Akıllı telefon veya PC üzerinden web uygulaması ile yapılandırma imkanı

• Ek Girişler: 6 adede kadar analog sensör bağlanabilir veya bir etanol sensörü* doğrudan bağlanabilir

• Hazır Uyarılar: Örneğin egzoz sıcaklığı 900°C’yi geçtiğinde büyük ekran uyarısı alabilirsiniz

• Kişiselleştirme: Kendi açılış logonuzu ve renk temalarınızı ekleyerek ekranınızı özelleştirin

• Online Logging*: Sensör verilerinizi telefon ya da PC üzerinden kaydedin ve daha sonra dışa aktarın

• Flex Fuel*: Etanol oranı ve sıcaklığını doğrudan ekranda görüntüleyin

• CAN Switching*: Ekran üzerindeki tuşlarla CAN komutları gönderin, analog girişlerinizi CAN Bus üzerinden ECU’ya iletin

*Bu özellikler için ek lisans gerekebilir.



---



🧭 Farklı Görünüm Modları

Aşağıdaki ön tanımlı ekranlardan 8 adede kadar sayfa seçerek ekranınızı size ve aracınıza göre kişiselleştirin:



• Analog Gösterge

• Çift Değerli Ekran

• Vites Göstergesi

• 4’lü Değer Görünümü

• 6’lı Değer Görünümü

• Çubuk + Çift Değer Görünümü

• Dairesel Gösterge

• Yatay İkili Çubuk Grafik

• Performans Ölçer

• Dikey (1-6) Çubuk Grafik

• Tek Değer Görünümü



---



⚙️ Online Display Setup Software – oDSS

Yeni nesil MFD15 Gen2, artık Wi-Fi bağlantısıyla doğrudan telefon veya bilgisayardan yapılandırılabilir.

oDSS ile şunları yapabilirsiniz:



• Sensör verilerini loglayın (lisans gerekli)

• Kendi açılış ekranınızı yükleyin

• Firmware güncellemelerini yapın

• Sensör adlarını ve uyarı eşiklerini belirleyin



---



🔍 Desteklenen Veriler

Sık sorulan soru: Hangi verileri okuyabilirim?
Cevap: HEPSİ – MFD15 Gen2, ISO 11898-2 ve SAE J2284 protokolleri ile uyumludur.

Her üretici, CAN Bus üzerinden hangi verilerin iletileceğini kendi belirler. DSS yazılımı ile DBC dosyaları içe aktarılabilir. Ayrıca CANchecked’in kapsamlı ECU veritabanına erişim sağlanabilir. Üreticiye bağlı olarak 64 adede kadar sensör verisi çekilebilir.

Ayrıca OBD2 (11/29 bit) üzerinden okuma yapılabilir. UDS ve TP2 gibi araç özel protokoller de desteklenir.



---



✅ Varsayılan Olarak Desteklenen Protokoller

• OBD2 – 11 ve 29 bit

• Ecumaster – Classic & Black

• VAG PQ34

• Haltech v2

• LinkECU

• MaxxECU

• Motec M1

• Emtron

• Megasquirt 2 & 3

Aradığınız ECU desteklenmiyorsa, ilgili TRI/TRX dosyasını veri tabanımızdan indirebilir ya da bizden talep edebilirsiniz.



---



💡 Entegre LED Özelliği

LED ışık hem vites geçiş göstergesi hem de uyarı lambası olarak yapılandırılabilir.



• 8 farklı renk ve devir limiti tanımlayabilirsiniz

• Her sensör için minimum ve maksimum değer belirlenebilir

• Limit aşıldığında LED, yapılandırdığınız renkte yanıp söner

• Uyarı sırasında vites geçiş ışığı devre dışı kalır



---

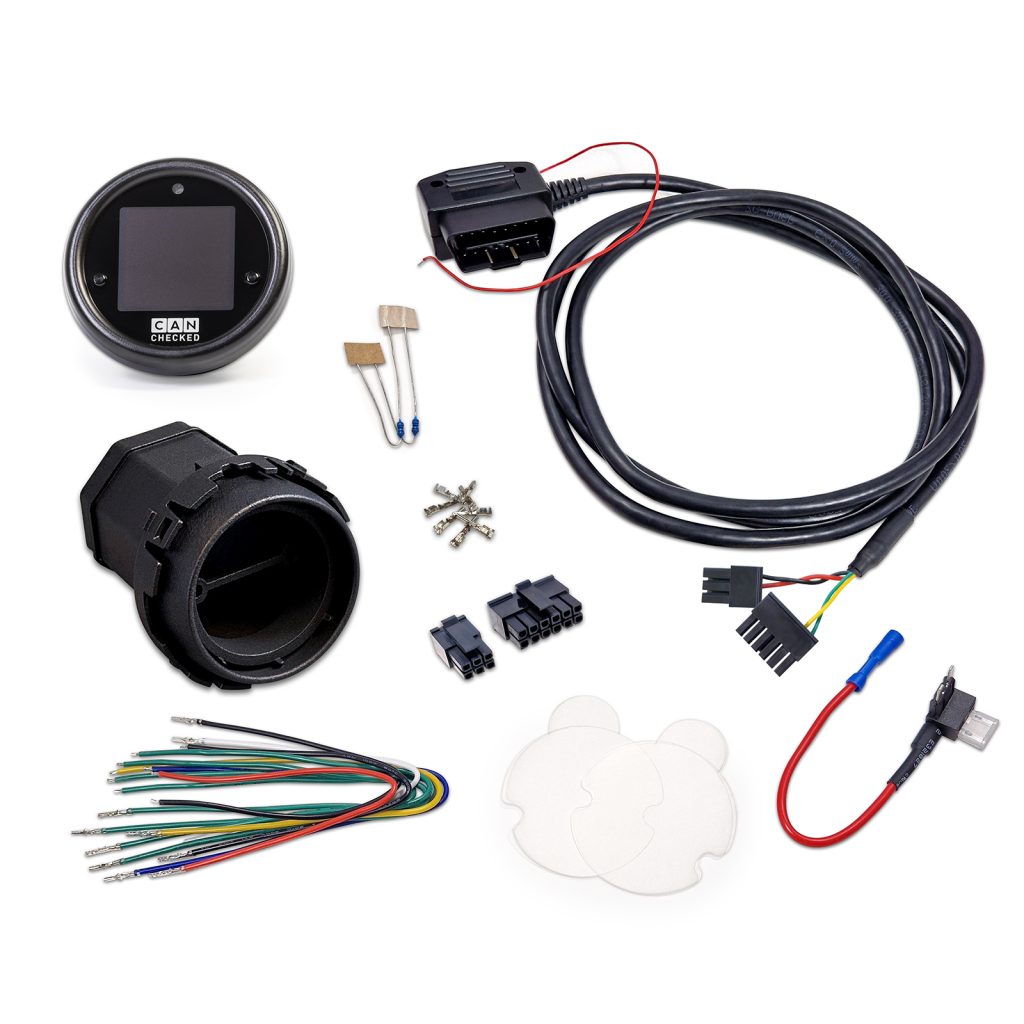

📦 Kutu İçeriği

Bu araç özel kitin içeriği şunlardır:



• MFD15 Gen2 OLED veri ekranı

• LHD/RHD araçlara özel montaj çerçevesi

• Araç özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• 6-pin Molex B konnektör

• 12-pin Molex C konnektör

• Renk kodlu kablo seti (20 cm): Güç, CAN, analog girişler, 5V, sensör toprağı

• Crimp pin seti

• 2 adet 1K direnç (NTC sensör bağlantısı için)



---



🔌 Analog Girişler ve Sensörler

6 adede kadar analog sensör bağlanabilir. Desteklenen tipler:



• 0–5V lineer sensörler

• NTC sıcaklık sensörleri

Hazır tanımlı CANchecked sensörler:



• AIN1: NTC01 – Sıcaklık sensörü

• AIN2: TCC01 – K Tipi Egzoz Sıcaklık Dönüştürücü

• AIN3: FLP01 – 0–10 bar basınç sensörü

• AIN4: BST01 – 0–5,5 bar turbo basınç sensörü

• AIN5 & AIN6: Kullanıcı yapılandırmalı

Kurulum için hazır 4’lü AIN kablo seti önerilir.



---



🧪 Ek Lisanslı Özellikler

🔴 Live Logging

oDSS yazılımı ile tüm sensör verilerini canlı olarak kaydedebilir, telefon veya PC’ye aktarabilirsiniz.
(Dikkat: OBD ve UDS için sadece aktif sayfadaki veriler loglanır.)



🔵 Flex Fuel Etanol Sensörü

Sensörü doğrudan bağlayın (5V ile sinyal arasına 10K direnç gerekir).
Etanol oranı ve sıcaklığı ekranda gösterilir ve kaydedilebilir.



🟢 CAN Switching & AIN Forwarding

Ekran tuşları veya döner düğme ile CAN üzerinden komut gönderin.
Analog girişlerin voltaj verilerini ECU’ya CAN üzerinden aktarın.



---



🔩 Opsiyonel Aksesuarlar

• CC22501 ETK01: 50 cm kablolu harici döner kontrol düğmesi

• CC22100 CBD08: 8 çıkışlı CAN dağıtım modülü

• CC22780 ANC04: 300 cm 4’lü AIN kablo seti

• CC22902 NTC01: 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01: 0–1250°C K tipi dönüştürücü

• CC22901 FLP01: 0–10 bar basınç sensörü (M10x1)

• CC22900 BST01: 0–5,5 bar turbo basınç sensörü
