Can Checked Display Fiat Punto EVO MFD15 Gen2 LHD/RHD

Fiat Punto EVO aracınız için özel olarak geliştirilen CANchecked MFD15 Gen2 veri ekranı ile tüm önemli araç verilerini her an gözünüzün önünde tutun!

MFD15 Gen2, güneş ışığında dahi mükemmel okunabilirlik sağlayan bir OLED ekranla donatılmıştır. Araç özel montaj braketi ve bağlantı kiti ile birlikte gelir. Kullanımı, ön cam üzerine takılan iki butonla sağlanır. Ayrıca isteğe bağlı döner düğme (rotary encoder) de bağlanabilir.

🔧 Öne Çıkan Özellikler

• Kompakt Yapı: Sadece 52 mm çapında ve 12,5 mm derinliğinde

• Vites Geçiş Uyarısı: Ön yüzdeki LED, vites geçiş ışığı (shift light) veya uyarı LED’i olarak ayarlanabilir

• CAN Bus Uyumluluğu: Kendi CAN stream’lerinizi destekler, ayrıca 2008 sonrası VAG araçlarında OBD2 üzerinden derin veri çekimi yapılabilir

• Wi-Fi Bağlantısı: Akıllı telefon veya PC ile bağlanarak web arayüzü üzerinden kolayca yapılandırılabilir

• Ek Girişler: 6 adede kadar analog sensör veya opsiyonel bir etanol sensörü doğrudan bağlanabilir

• Hazır Uyarılar: Örneğin egzoz sıcaklığı 900°C’yi aştığında büyük uyarı ekranı ile bilgilendirme

• Kişiselleştirme: Kendi başlangıç logosunu ve renk temalarını yükleyerek ekranını özelleştir

• Online Logging*: Verilerini akıllı telefon veya bilgisayar aracılığıyla kaydedebilir, daha sonra dışa aktarabilirsin

• Flex Fuel*: Etanol oranı ve sıcaklığı doğrudan ekranda görüntülenebilir

• CAN Switching*: Ekran üzerindeki tuşlarla CAN sinyalleri gönder, analog giriş verilerini ECU’ya aktar

*Bu özellikler için ek lisans gerekebilir.

📊 Görsel Modlar

8 adede kadar farklı sayfa arasında seçim yaparak ekranınızı tarzınıza göre yapılandırabilirsiniz:

• Analog gösterge

• Çift veri ekranı

• Vites göstergesi

• 4’lü değer ekranı

• 6’lı değer ekranı

• Çubuk + çift gösterge

• Yuvarlak gösterge

• Yatay 2’li grafik ekran

• Performans ölçer

• Dikey 1–6 çubuk grafik

• Tekli değer ekranı

🛠️ Online Display Setup Software – oDSS

MFD15 Gen2’yi Wi-Fi ile akıllı telefon veya bilgisayara bağlayarak yapılandırabilirsiniz.

• Sensör verilerini kaydet (lisans gerekli)

• Kendi açılış görselini yükle

• Firmware güncelle

• Veri isimleri ve limit değerleri tanımla

🔍 Desteklenen Veriler

En sık gelen soru: “Hangi değerleri okuyabilirim?”
Cevap: TÜMÜ
MFD15 Gen2, ISO 11898-2 ve SAE J2284 CAN standartlarıyla uyumludur.

Her ECU, hangi verilerin CAN üzerinden gönderileceğini kendisi belirler. DSS yazılımı ile .DBC dosyaları yükleyerek tüm desteklenen verileri entegre edebilirsiniz. Ayrıca CANchecked’in geniş veri tabanına erişebilirsiniz.

Desteklenen protokoller:

• OBD2 (11-bit / 29-bit)

• Ecumaster (Classic & Black)

• VAG PQ34

• Haltech v2

• LinkECU

• MaxxECU

• Motec M1

• Emtron

• Megasquirt 2 / 3

Fiat Punto EVO için desteklenen ECU üzerinden hangi sensörlerin okunabileceği, araç yapılandırmasına bağlıdır. Gerekirse CANchecked veri tabanından TRI/TRX dosyaları indirilebilir.

🚨 Dahili LED Kullanımı

LED, hem şalt ışığı (vites geçiş) hem de uyarı ışığı olarak kullanılabilir:

• 8 farklı renk ve devir aralığı tanımlanabilir

• Her sensör için min/max limit belirleyerek uyarı koşulu tanımlanabilir

• Uyarı sırasında LED, belirlediğiniz renkte yanıp söner

• Uyarı aktifken şalt ışığı devre dışı kalır

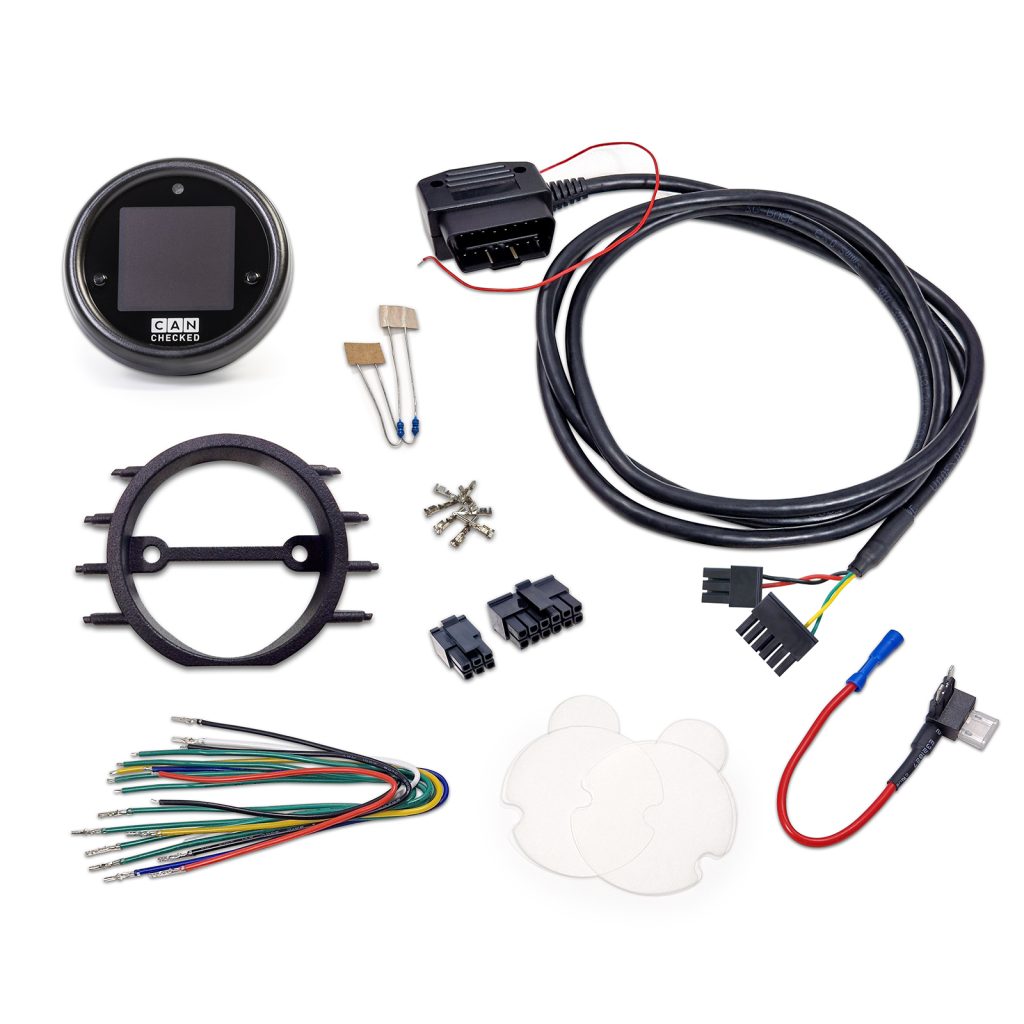

📦 Kutu İçeriği

• MFD15 Gen2 OLED veri ekranı

• Araca özel sol/sağ direksiyon uyumlu montaj çerçevesi

• Araç özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• 6-pin Molex B konnektör

• 12-pin Molex C konnektör

• 20 cm uzunluğunda renk kodlu kablolar (Güç, CAN, analog giriş, 5V, sinyal toprak)

• Crimp pin seti

• 2x 1K direnç (harici NTC sensör bağlantısı için)

🔌 Analog Girişler ve Sensörler

6 adede kadar analog giriş desteklenir. Desteklenen sensör tipleri:

• 0–5V lineer sensörler

• NTC sıcaklık sensörleri

CANchecked sensör desteği (hazır yapılandırılmış):

• AIN1: NTC01 – Sıcaklık sensörü

• AIN2: TCC01 – K tipi egzoz sıcaklık dönüştürücü

• AIN3: FLP01 – 0–10 bar basınç sensörü

• AIN4: BST01 – 0–5,5 bar mutlak turbo basınç sensörü

• AIN5 & AIN6: Kullanıcı tanımlı

Kurulum için 4’lü AIN kablo seti önerilir.

🧪 Ek Lisanslı Özellikler

🔴 Live Logging

Ek lisansla sensör verilerini canlı olarak oDSS yazılımı üzerinden kaydedebilir ve dışa aktarabilirsiniz.
(Not: OBD & UDS ile sadece aktif sensörler loglanır.)

🔵 Flex Fuel Etanol Sensörü

Doğrudan cihaza bağlanabilir. 5V ile sinyal arasına 10K Ohm direnç gerekir.
Etanol oranı ve sıcaklık ekranda gösterilir ve kaydedilebilir.

🟢 CAN Switching & AIN Forwarding

Ekran üzerindeki butonlar veya harici rotary encoder ile CAN üzerinden komut gönderimi yapılabilir.
Ayrıca analog sensör verilerini ECU’ya aktarmak için CAN üzerinden paylaşabilirsiniz.

🔩 Opsiyonel Aksesuarlar

• CC22501 ETK01 – 50 cm kablolu harici rotary encoder

• CC22100 CBD08 – 8 çıkışlı CAN dağıtım modülü

• CC22780 ANC04 – 300 cm 4’lü analog giriş kablosu

• CC22902 NTC01 – 1/8″ NPT sıvı sıcaklık sensörü

• CC22903 TCC01 – 0–1250°C arası K tipi dönüştürücü

• CC22901 FLP01 – 0–10 bar basınç sensörü (M10x1)

• CC22900 BST01 – 0–5,5 bar turbo basınç sensörü
