Can Checked BMW G-Serie LHD MFD32 Gen2 Montajsız

Aracınız BMW 4 Serisi G82 için özel olarak tasarlanmış CANchecked MFD32 Gen2 ile tüm sürüş verileriniz her zaman gözünüzün önünde!

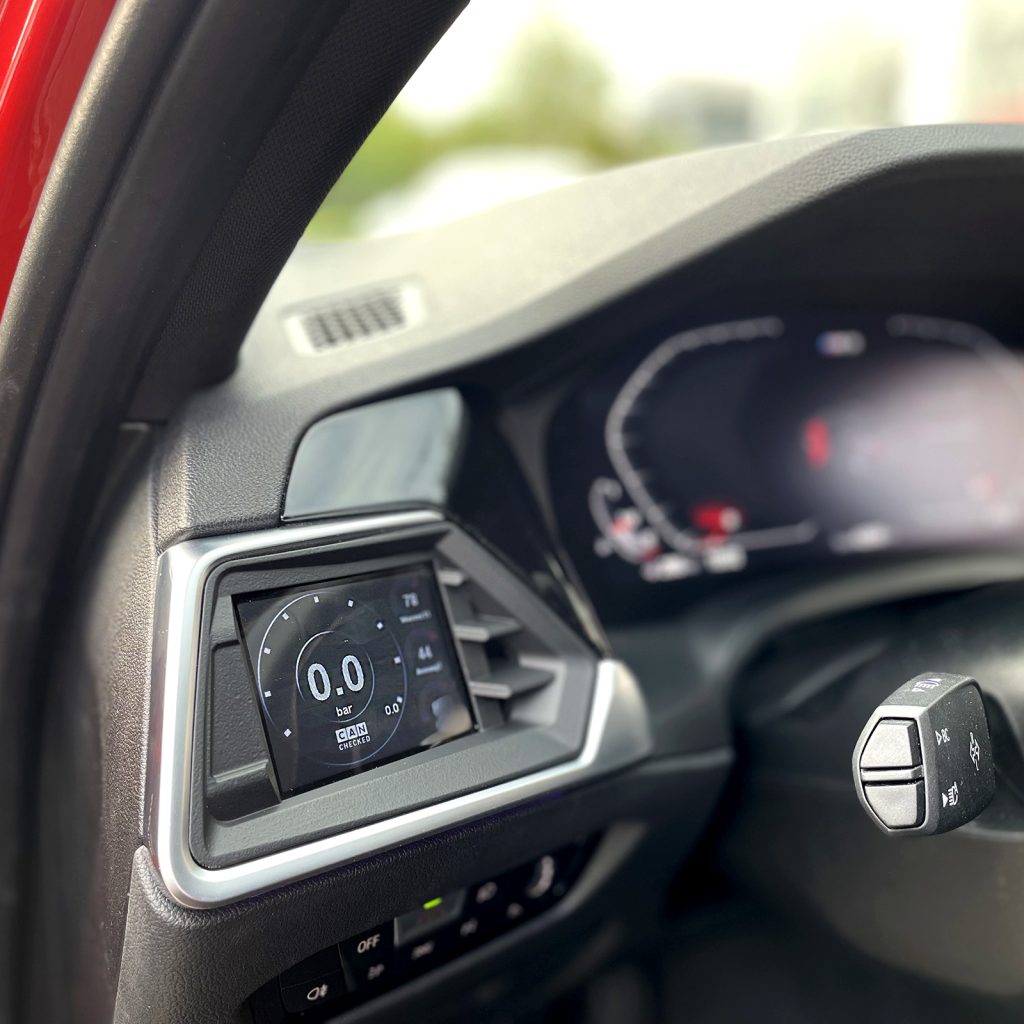

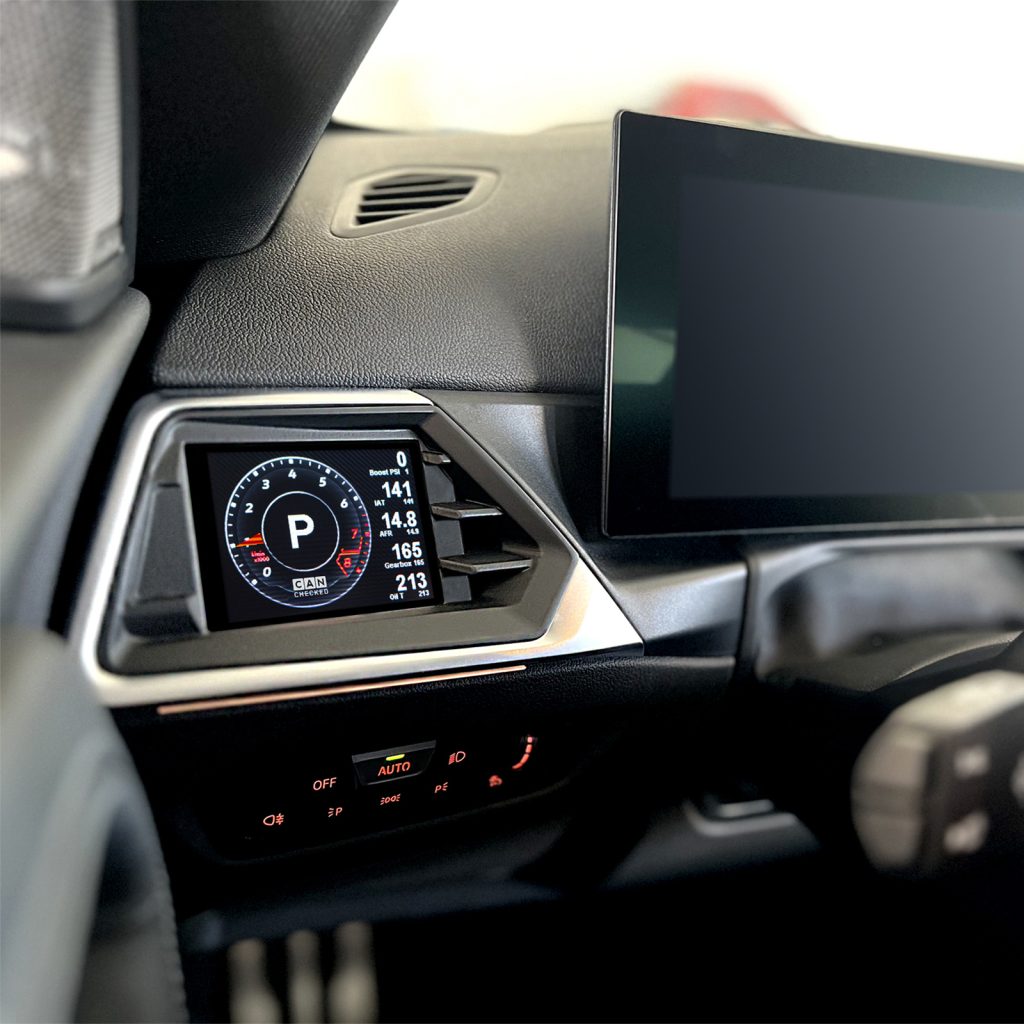

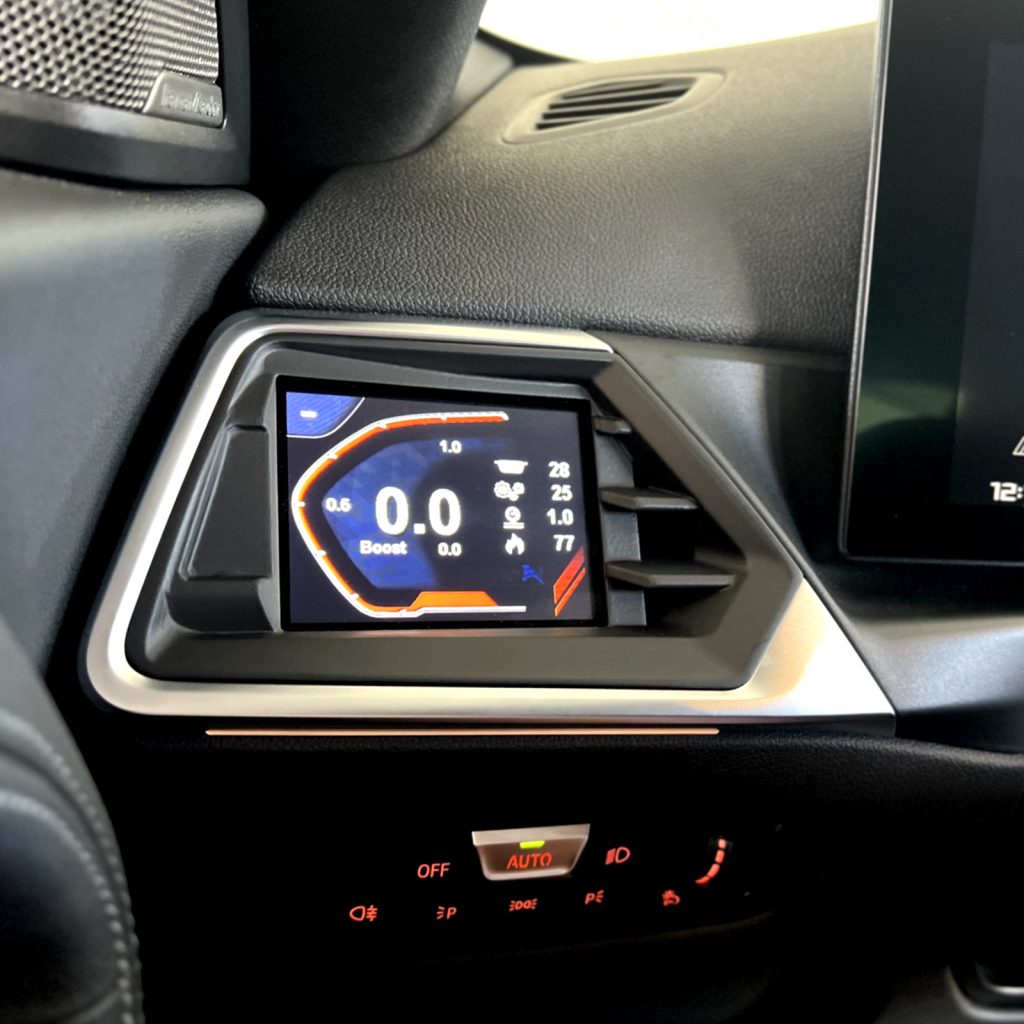

MFD32 Gen2, aracınızdaki havalandırma ızgarasına mükemmel bir şekilde entegre edilen akıllı bir veri ekranıdır. Sunduğu özelliklerle vazgeçilmez bir sürüş yardımcısı haline gelir. Üstelik, çoğu araç için görselli kurulum kılavuzu ile kolayca, servis gerektirmeden montaj yapılabilir.

⭐ Öne Çıkan Özellikler

• Tam Entegrasyon: Araç özel çerçeve sayesinde havalandırma işlevi devam eder

• CAN Bus Desteği: Üretici seviyesinde teşhis verilerini okuma imkânı

• Vites Göstergesi: CAN üzerinden doğrudan veya hız ve devirden hesaplanarak

• Dokunmatik Ekran: Sayfalar arası sezgisel kaydırma hareketleriyle gezinme

• Kişiselleştirme: Kendi sayfalarını oluştur, görsel veya özel açılış animasyonu ekle

• Genişletilebilir Girişler: 4 analog giriş ve 1 etanol sensörü desteği

• CAN Switching: Tuş takımı gibi kullanarak CAN verileri gönder

• Özelleştirilebilir Uyarılar: Örneğin egzoz sıcaklığı 900°C’yi aştığında büyük uyarı ekranı

• Veri Kaydı (Logging): SD kart üzerine veri kaydı ve sonradan analiz imkânı

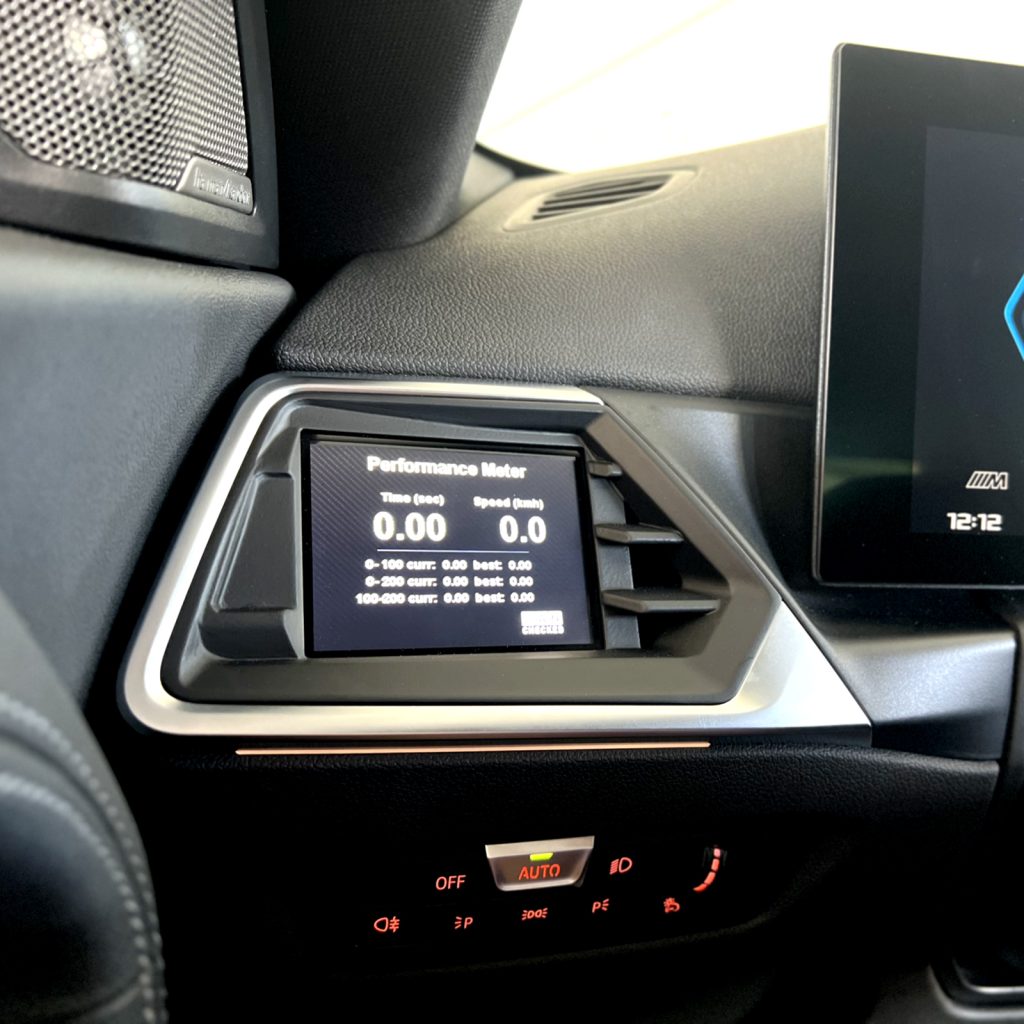

• Performans Ölçer: Ek ekipmana gerek olmadan 0-100 / 100-200 / 0-200 ölçümü

• DTC:* Motor, şanzıman, ABS ve 4×4 arıza kodlarını oku ve sil

• Otomatik Karartma:* Gösterge paneli ile senkronize ekran parlaklığı

* Bazı protokollerde sınırlı olabilir.

🔧 Görünüm ve Sayfa Özellikleri

• Örnek sayfa görünümleri ile kurulu gelir

• Kendi ekranlarını oluşturmak serbest

• 10 adede kadar sayfa tanımlanabilir

• 20 farklı widget tipi (gösterge, grafik, bar, yuvarlak sayaç vs.)

• Widget’lar sürükle-bırak ile taşınabilir, boyutlandırılabilir

• Renk ve boyut özelleştirmesi mümkün

• Her sayfaya 64 adede kadar widget eklenebilir

💻 Ekran Ayar Yazılımı – DSS

• CANchecked’in DSS yazılımı ile ekranın tüm fonksiyonlarını kişiselleştir

• Entegre log görüntüleyici ile kayıtları incele

• CAN Logger ile veri analizi yap

• TRI Editor ile CAN veya dahili sensörleri düzenle, isimlendir, uyarı eşikleri belirle

📊 Desteklenen Veriler

Müşterilerin en çok sorduğu soru: Hangi verileri okuyabilirim?
Cevap: Hepsi!

CANchecked, birçok motor için derinlemesine veri çözümlerine sahiptir. Cihaz, UDS, TP2 ve üreticiye özel protokoller dahil olmak üzere CAN üzerinden gelişmiş veri alımı sunar. Ayrıca ISO 9141 (K-Line) protokolü de desteklenir.

TRI/TRX dosyaları önceden yüklü gelir ve motor tipine göre sensör tanımları içerir.

Örnek sensör değerleri:

Sıcaklıklar:

• Egzoz, soğutma suyu, yağ, emme havası, dış ortam, benzin, DSG

Basınçlar:

• Turbo basıncı, çevre basıncı, ön yakıt pompası basıncı, rail basıncı (anlık/hedef)

Lambda/Karışım:

• Lambda değeri, enjeksiyon süresi, kısa/uzun süreli karışım düzeltmeleri

Diğer:

• Devir, hava kütlesi, araç hızı, gaz kelebeği açısı, toplam ateşleme açısı, silindir bazlı geri çekme, N75 PWM oranı, voltaj, tork, vites, dizel özel veriler

Eksik bir veri varsa, CANchecked ekibi tarafından sonradan eklenebilir.

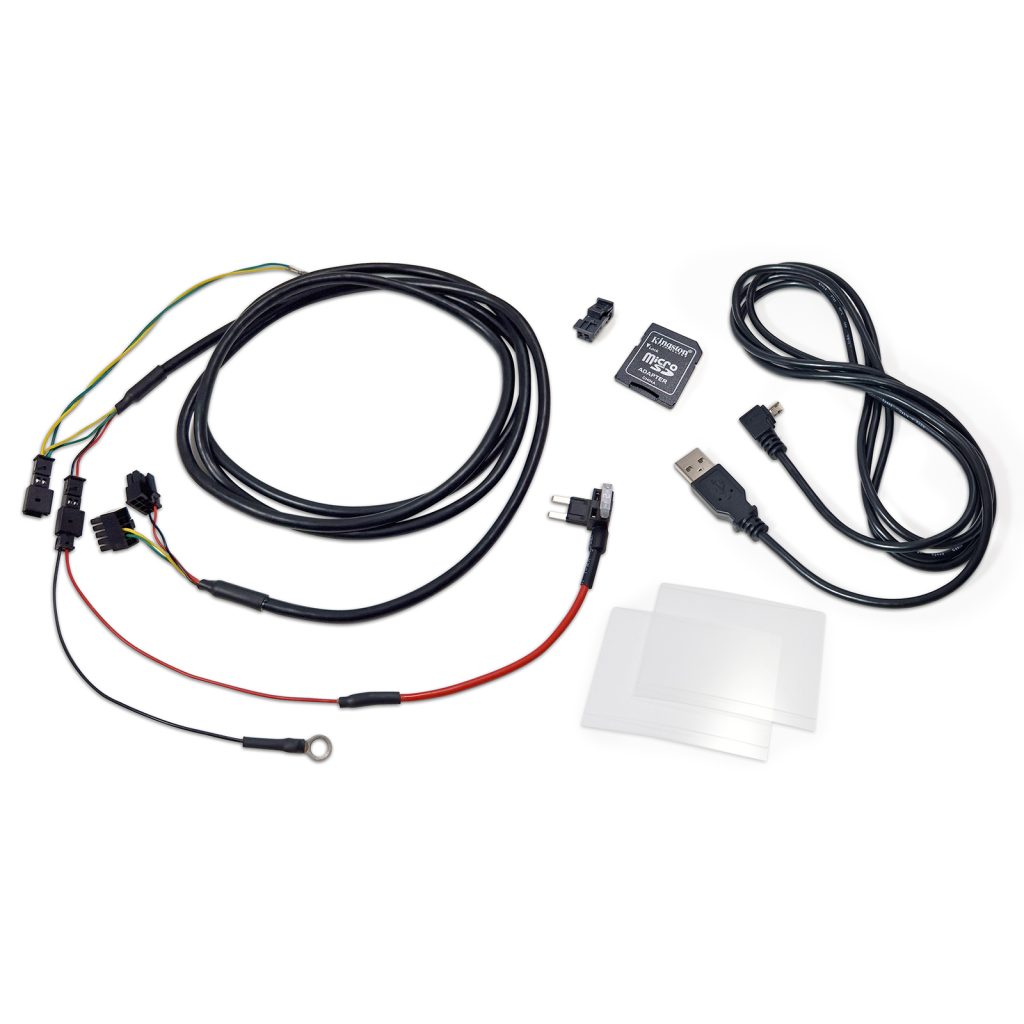

📦 Kutu İçeriği

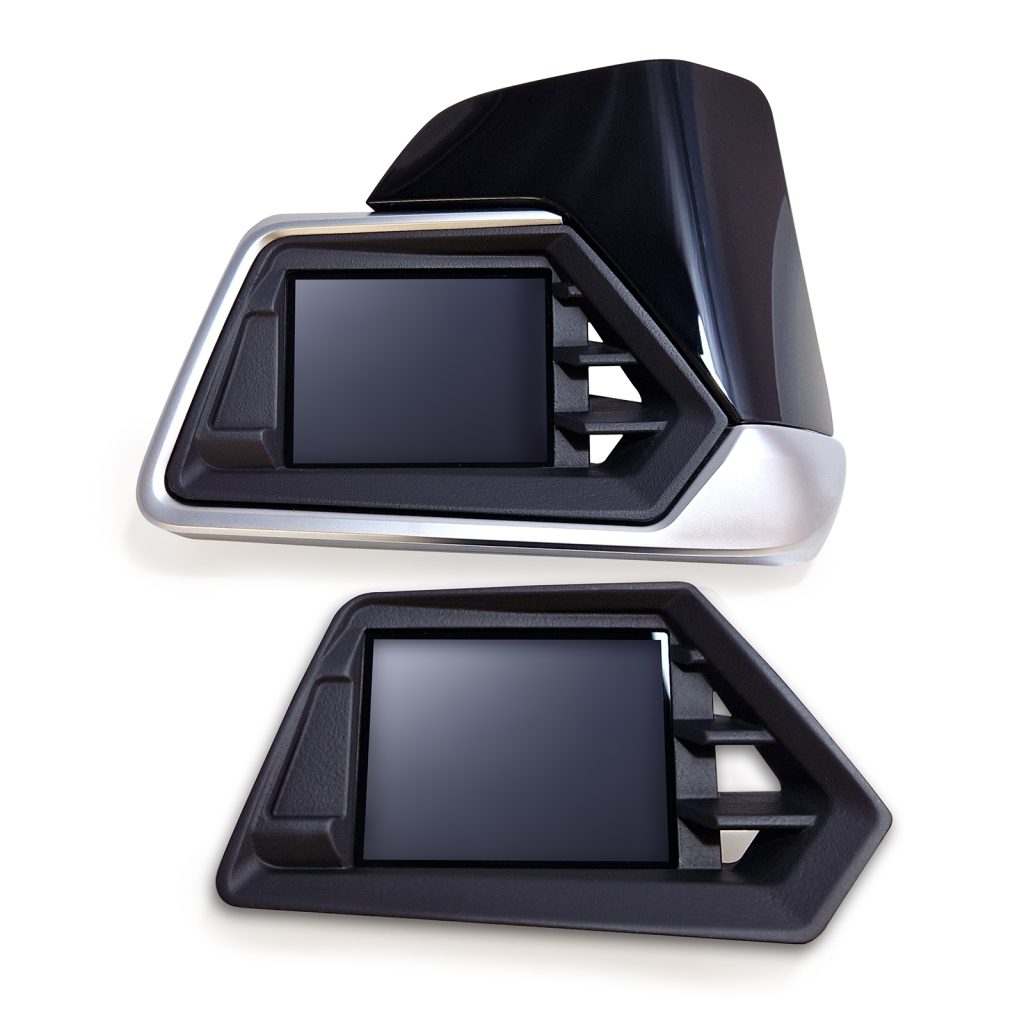

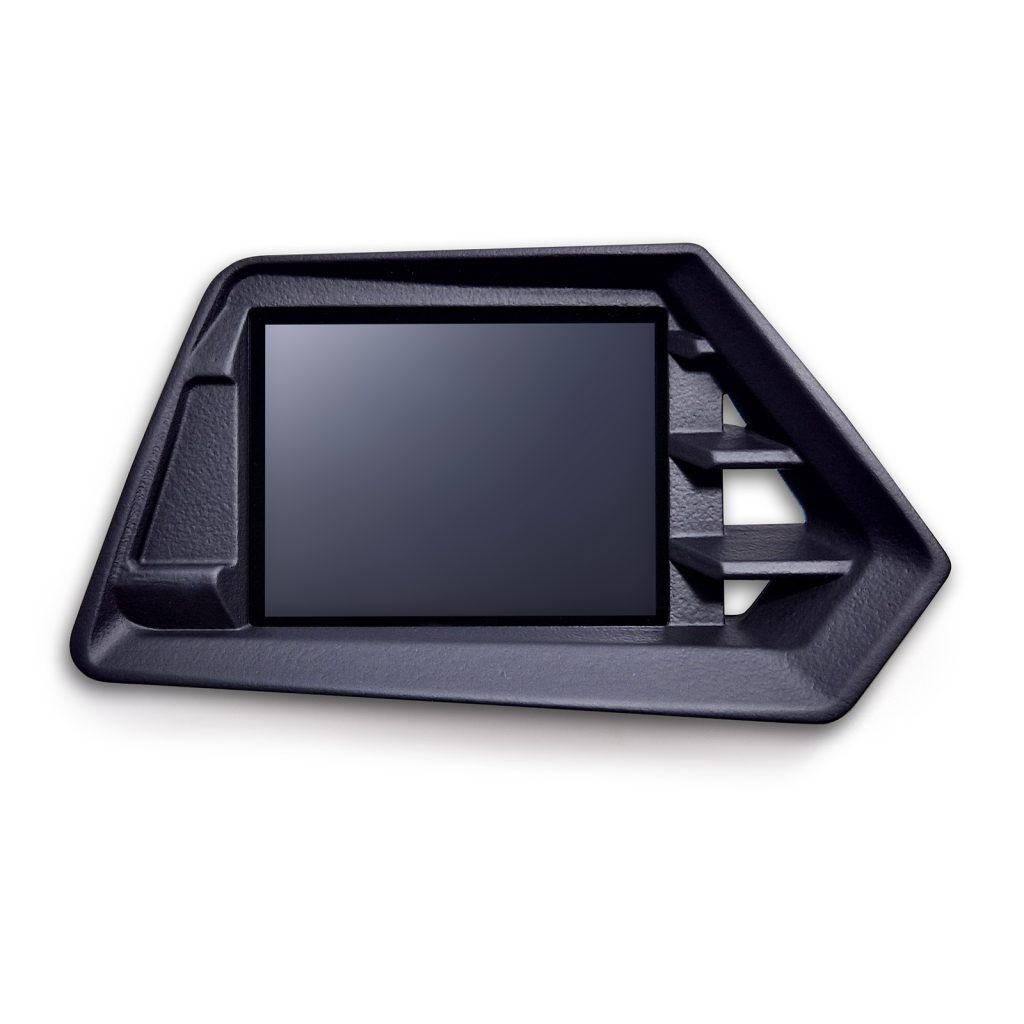

• MFD32 Gen2 veri ekranı (havalandırma ızgarasına entegre – LHD için)

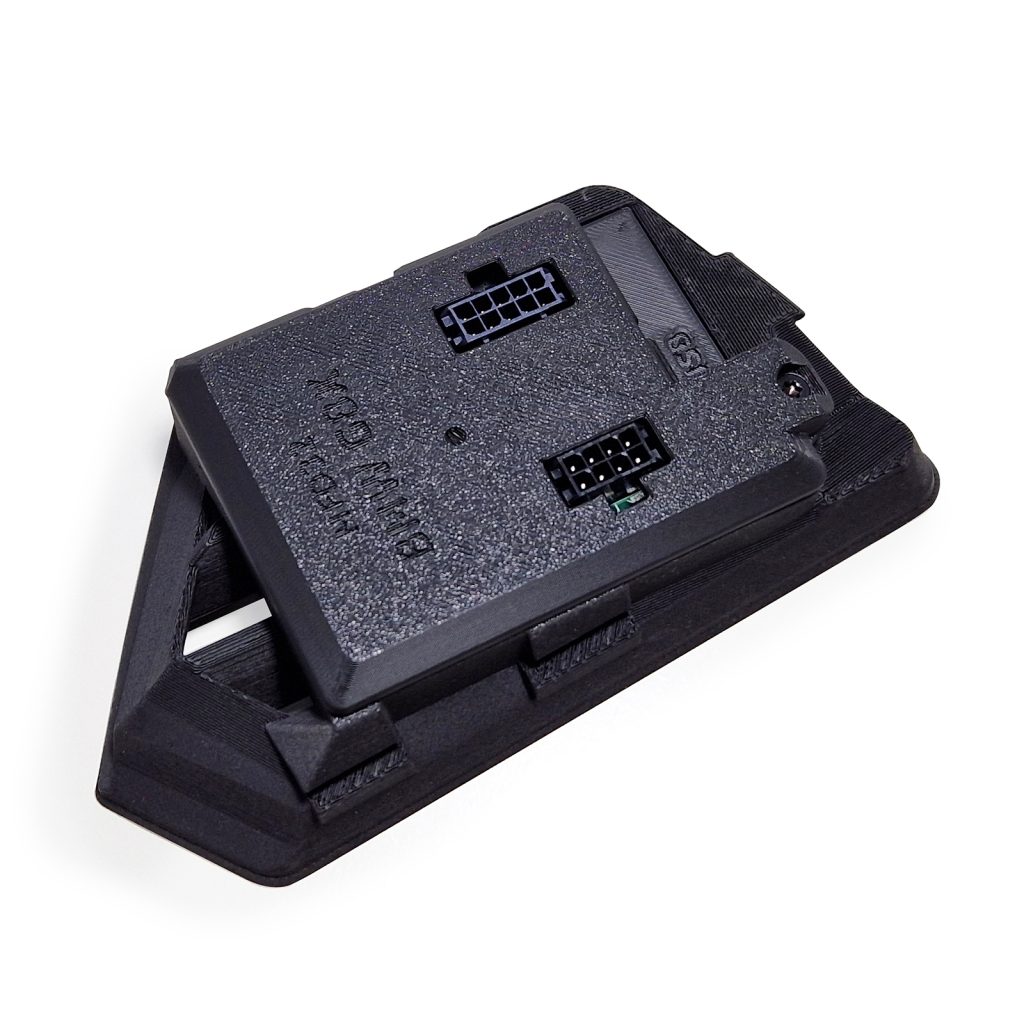

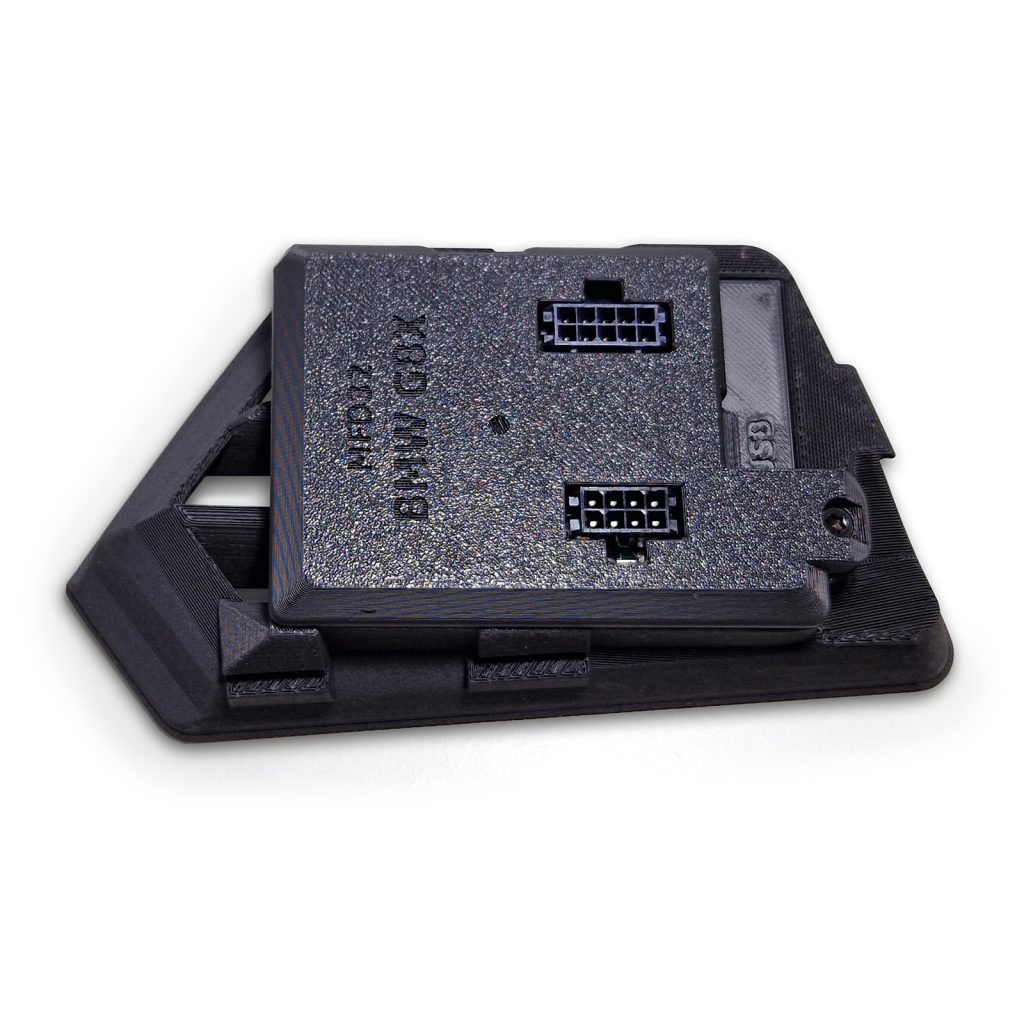

• Araç özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• SD kart (önceden yüklenmiş)

• SD kart adaptörü

• Yansımayı azaltan ekran koruma filmi

🔌 Bağlantı ve Genişletme

4 adet analog girişe sensör bağlanabilir. Desteklenen sensör türleri:

• Lineer 0-5V

• NTC sıcaklık sensörleri

Hazır desteklenen CANchecked sensör bağlantıları:

• AIN1: NTC01 – Sıcaklık sensörü

• AIN2: TCC01 – K tipi egzoz sıcaklık dönüştürücü

• AIN3: FLP01 – 0-10 bar basınç sensörü

• AIN4: BST01 – 0-5,5 bar mutlak turbo basınç sensörü

Bağlantı için hazır 4’lü AIN kablo seti mevcuttur.

Etanol Sensörü Desteği:
Doğrudan cihaza bağlanabilir. 5V ile sinyal arasında 10K Ohm direnç gerekir.
Ekranda etanol oranı ve sıcaklığı gösterilir ve kaydedilebilir.

Harici Şalt LED Modülü:
8 LED’li uyarı ışığı bağlanabilir. Renkler ve devir sınırları doğrudan ekrandan ayarlanabilir.

🔬 Gelişmiş Özellikler

• Math Channels: Sensör verileri arasında matematiksel ilişki tanımlayarak yeni sensör oluştur

• User Tables: 2D veya 3D haritalar tanımlayarak özel sensör hesaplamaları yap

🔧 Opsiyonel Aksesuarlar

• CC24000 SLM08 – Harici 8 LED’li şalt ışığı modülü

• CC22780 ANC04 – 4’lü AIN kablo seti (3 metre)

• CC22100 CBD08 – 8 çıkışlı CAN dağıtım modülü

• CC22902 NTC01 – 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01 – K tipi dönüştürücü (0-1250°C)

• CC22901 FLP01 – 0-10 bar basınç sensörü (M10x1)

• CC22900 BST01 – 0-5,5 bar mutlak turbo basınç sensörü
