Can Checked BMW 5 serisi E60/E61 LHD MFD28 Gen2

BMW 5 Serisi E60/E61 için Araç Özel CANchecked MFD28 Gen2

Mükemmel entegrasyon, tüm veriler her zaman gözünüzün önünde

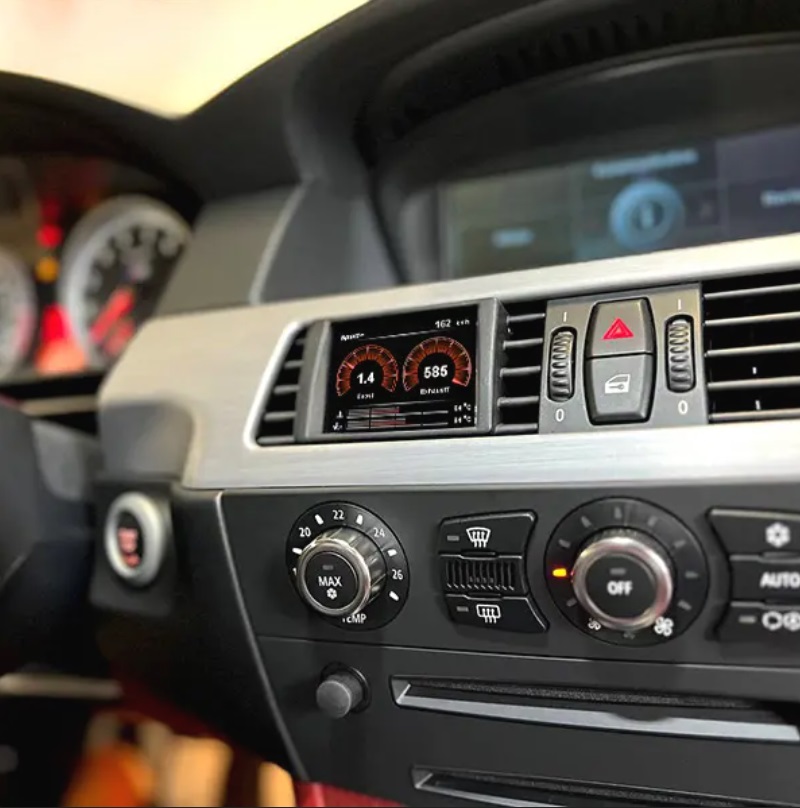

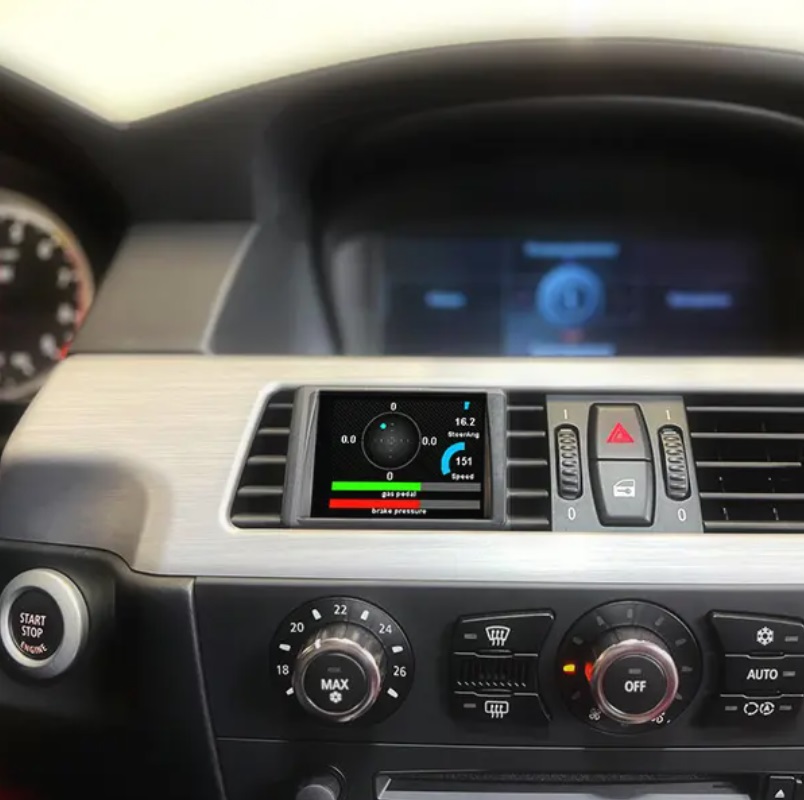

BMW 5 Serisi E60/E61 için özel olarak geliştirilen CANchecked MFD28 Gen2, havalandırma ızgaranızı akıllı ve yüksek performanslı bir ekrana dönüştürür. Araçla tam uyumlu yapısı sayesinde kusursuz entegrasyon sunar ve sürüş sırasında ihtiyacınız olan tüm verilere anında erişmenizi sağlar.

CANchecked ekranları, herkesin kolayca monte edebileceği şekilde tasarlanmıştır. Çoğu model için resimli montaj kılavuzu mevcuttur; böylece servise gitmeden montajı kendiniz yapabilirsiniz.

Öne Çıkan Özellikler (Key Features)

🔹 Mükemmel Entegrasyon

Araç özel çerçeve sayesinde ekrandan havalandırma akışı devam eder.

🔹 CAN Bus Desteği

Üretici seviye teşhis cihazlarına benzer şekilde derinlemesine araç verileri okunabilir.

🔹 Vites Göstergesi

CAN Bus üzerinden doğrudan veya hız ve devirden hesaplanarak görüntülenir.

🔹 Dokunmatik Ekran

Sezgisel kaydırma hareketleriyle sayfalar arasında kolay gezinme.

🔹 Kişiselleştirme

Kendi sayfalarınızı oluşturun, özel görseller veya kişisel açılış animasyonu ekleyin.

🔹 Ek Girişler

4 adede kadar analog giriş ve etanol sensörü doğrudan bağlanabilir.

🔹 CAN Switching

Ekranı bir tuş takımı gibi kullanabilir, özel CAN mesajları gönderebilirsiniz.

🔹 Özelleştirilebilir Alarmlar

Örneğin egzoz gazı sıcaklığı 900°C’yi geçtiğinde büyük bir uyarı mesajı alabilirsiniz.

🔹 Veri Kaydı (Logging)

Veriler dahili SD karta kaydedilir ve daha sonra analiz edilebilir.

🔹 Performance Meter

Ek donanıma gerek kalmadan 0–100, 100–200 ve 0–200 km/s hızlanma ölçümleri.

🔹 DTC*

Motor, şanzıman, ABS ve xDrive hata kodlarını okuma ve silme.

🔹 Otomatik Karartma*

Gösterge aydınlatmasıyla senkron şekilde otomatik ekran kararması.

*Bazı protokollerde mevcut değildir.

Görünüm Seçenekleri

Ekran, önceden tanımlı örnek sayfalarla teslim edilir ancak tamamen özelleştirilebilir:

• Kendi sayfalarınızı oluşturabilirsiniz

• Maksimum 10 sayfa

• 20 farklı widget türü
  (Sensör değeri, analog gösterge, YT grafik, devir barı, yuvarlak gösterge, dikey/yatay bar vb.)

• Widget boyutları ayarlanabilir, sürükle & bırak ile konumlandırılabilir

• Renkler tamamen özelleştirilebilir

• Sayfa başına 64 widget desteği

Display Setup Software (DSS)

CANchecked DSS yazılımı ile ekranınızı tamamen kişisel hale getirebilirsiniz:

• Log Viewer ile kayıtlı verileri görüntüleme

• CAN Logger entegrasyonu

• TRI Editor ile sensörleri düzenleme

  • Min / Max uyarı değerleri

  • Sensör isimlerini değiştirme

  • CAN Bus ve dahili sensörleri özelleştirme

Desteklenen Değerler

En çok sorulan soru:
“Hangi verileri okuyabilirim?”
Cevap: TÜMÜ

Birçok motor için veriler reverse-engineer edilmiştir. Sistem aşağıdaki protokolleri destekler:

• CAN Bus (UDS, TP2, üreticiye özel protokoller)

• K-Line (ISO 9141)

Ekran, motora özel hazırlanmış TRI/TRX dosyaları ile teslim edilir.

Örnek Desteklenen Sensörler

🌡️ Sıcaklıklar

• Egzoz gazı sıcaklığı (EGT)

• Soğutma suyu, yağ, emme havası

• Dış hava, yakıt, DSG sıcaklığı

🔧 Basınçlar

• Turbo basıncı

• Ortam basıncı

• Yakıt besleme basıncı

• Rail basıncı (gerçek / hedef)

⚙️ Lambda / Karışım

• Lambda değeri

• Enjeksiyon süresi

• Kısa / uzun dönem lambda düzeltmeleri

📊 Diğer Veriler

• Devir

• Hava kütlesi

• Araç hızı

• Gaz kelebeği açısı

• Ateşleme açısı ve silindir bazlı geri alma

• N75 görev oranı

• Akü voltajı (Terminal 30)

• Tork, vites

• Dizel motorlara özel veriler

Eksik değerler gerektiğinde sonradan eklenebilir.

Kutu İçeriği

Her teslimatta şunlar yer alır:

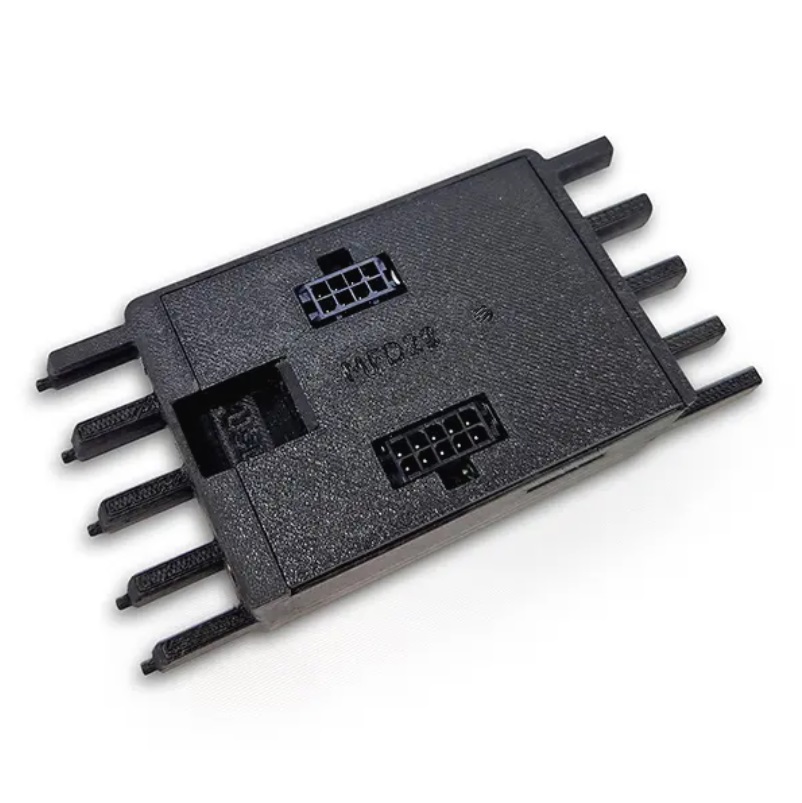

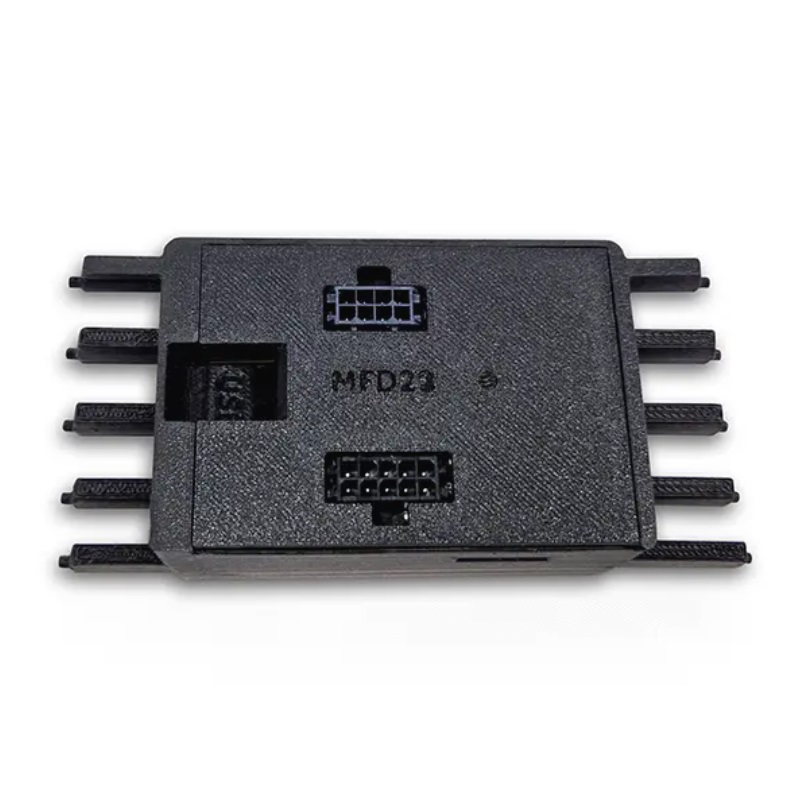

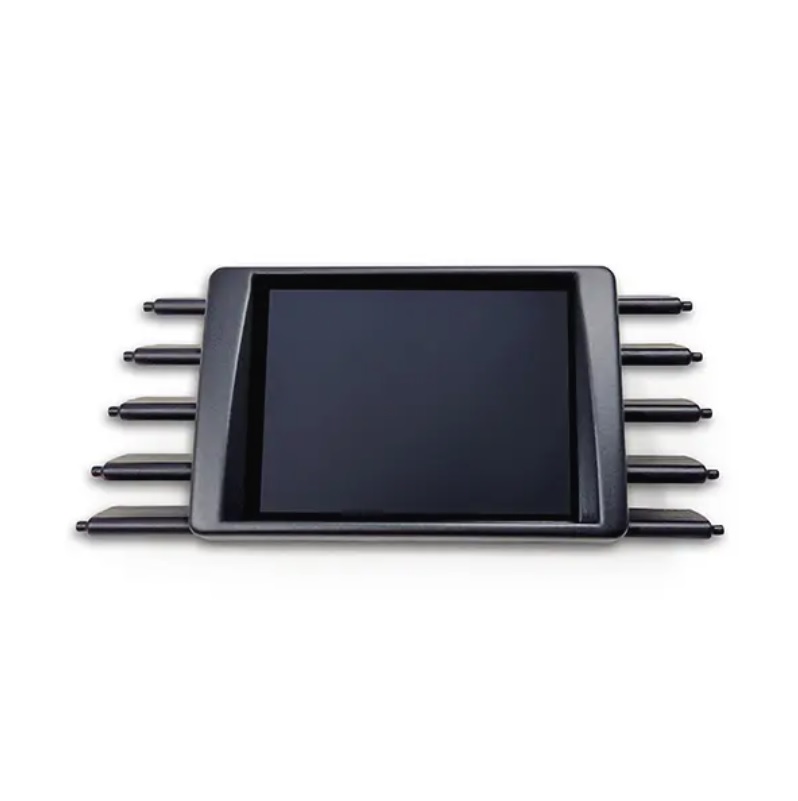

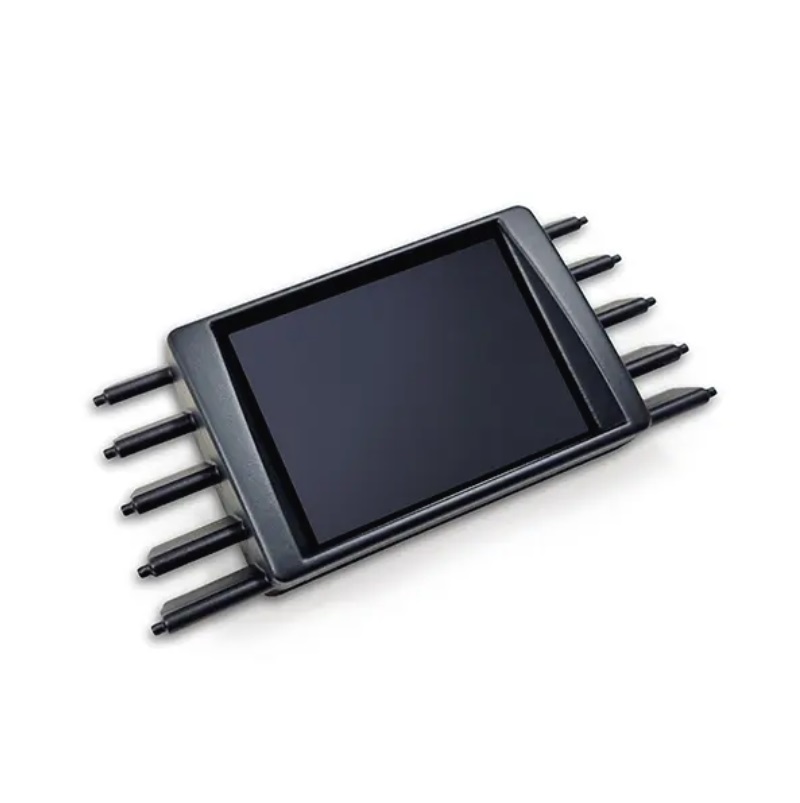

• BMW E60/E61 için entegre MFD28 Gen2 ekran

• Araç özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• Önceden takılı SD kart

• SD kart adaptörü

• Yansıma önleyici ekran filmi

Bağlantı ve Genişletme

4 analog giriş sayesinde:

• 0–5V lineer sensörler

• NTC sensörler desteklenir

CANchecked’e ait sensörler TRI/TRX dosyalarında ön tanımlıdır:

• AIN1: NTC01 sıcaklık sensörü

• AIN2: TCC01 Tip-K EGT dönüştürücü

• AIN3: FLP01 0–10 bar basınç sensörü

• AIN4: BST01 0–5,5 bar mutlak basınç sensörü

Opsiyonel AIN kablo demetiyle kolay bağlantı.

Ek Donanımlar

• 8 LED’li harici shift light modülü (renk ve devir ayarları ekrandan yapılır)

• Etanol sensörü desteği



  • % etanol oranı ve sıcaklık ekranda görüntülenir ve loglanır

  • 10K pull-up direnç gereklidir

Gelişmiş Fonksiyonlar

• Math Channels: Sensörleri matematiksel olarak birleştirme

• User Tables: 2D / 3D haritalarla yeni sanal sensörler oluşturma

Opsiyonel Aksesuarlar

• CC24000 SLM08 – Harici shift light modülü

• CC22780 ANC04 – 4’lü AIN kablo demeti (300 cm)

• CC22100 CBD08 – 8’li CAN dağıtım hub’ı

• CC22902 NTC01 – Sıvı sıcaklık sensörü (1/8” NPT)

• CC22903 TCC01 – Tip-K EGT dönüştürücü (0–1250°C)

• CC22901 FLP01 – 0–10 bar basınç sensörü

• CC22900 BST01 – 0–5,5 bar mutlak basınç sensörü
