Can Checked Audi A4 B5 LHD/RHD MFD28 Gen2

🚗 Audi A4 B5 için CANchecked MFD28 Gen2 – Aracınıza özel entegre ekran, tüm veriler daima göz önünde!

Araca özel olarak geliştirilen MFD28 Gen2, havalandırma kanalınızı akıllı ve tamamen özelleştirilebilir bir ekrana dönüştürür. Bu ekran sayesinde performans, uyarılar ve log verileri gibi önemli bilgileri anlık olarak takip edebilirsiniz. Ürün, herkesin kolayca kurabileceği şekilde tasarlanmıştır. Çoğu araç için resimli montaj kılavuzu sunulmaktadır.

🌟 Temel Özellikler

• Tam Entegrasyon: Araca özel çerçeve, havalandırma akışını engellemeden ekranı yerleştirmenizi sağlar

• CAN Bus Desteği: Üretici seviye teşhis araçları gibi derin ECU verilerine erişim

• Vites Göstergesi: CAN üzerinden ya da hız & devirden hesaplama ile

• Dokunmatik Ekran: Sayfalar arası kaydırma hareketi ile kolay gezinim

• Kişiselleştirme: Kendi ekran düzenlerini oluşturabilir, görseller ya da açılış animasyonu ekleyebilirsiniz

• Ek Girişler: 4 adede kadar analog giriş ve 1 etanol sensörü bağlanabilir

• CAN Switching: Ekranı tuş takımı gibi kullanarak CAN hattına özel komutlar gönderebilme

• Özelleştirilebilir Uyarılar: Örneğin, egzoz sıcaklığı 900 °C’yi geçerse büyük uyarı gösterebilirsiniz

• Kayıt Özelliği: Verileri dahili SD karta kaydedebilir ve sonradan analiz edebilirsiniz

• Performans Ölçer: 0–100, 100–200 ve 0–200 km/h hız ölçümü – harici donanım gerekmeden

• DTC Okuma ve Silme:* Motor, şanzıman, ABS ve dört çeker sistem hatalarını görüntüleme ve silme

• Otomatik Parlaklık Ayarı:* Gösterge paneli ile senkronize otomatik ekran parlaklığı

*Bazı protokoller bu özellikleri desteklemeyebilir.

📊 Görsel Arayüz Seçenekleri

• Hazır örnek sayfalarla birlikte gelir

• Kendi sayfalarını oluşturabilir, 10 sayfaya kadar yapılandırma yapılabilir

• 20 farklı widget tipi: sensör verisi, analog gösterge, grafik, devir barı, dairesel gösterge, bar grafikleri vb.

• Widget’lar ölçeklenebilir ve sürükle-bırak yöntemiyle yerleştirilebilir

• Renkler tamamen özelleştirilebilir

• Her sayfada 64 adede kadar widget kullanılabilir

🛠 DSS – Ekran Ayar Yazılımı

CANchecked DSS yazılımı ile ekranınızı tam olarak ihtiyaçlarınıza göre yapılandırabilirsiniz.
Sunulan özellikler:

• Kayıt dosyalarını indirip izleme

• CAN trafiğini görüntüleyen CAN logger

• TRI Editörü: CAN veya dahili sensörleri yeniden adlandırma, min/maks eşik değeri belirleme, uyarılar yapılandırma

📈 Desteklenen Veriler

En sık sorulan soru: “ECU’dan hangi veriler alınabilir?”
Cevap: Tümü

Çoğu motor tipi için ters mühendislik yapılmış ve derin veri erişimi sağlanmıştır.

Desteklenen iletişim protokolleri:

• CAN (UDS, TP2, üreticiye özel protokoller)

• K-Line (ISO 9141)

Hazır TRI/TRX dosyalarıyla birlikte gelir. Sensör listesi motora göre değişiklik gösterir.

Desteklenen örnek veriler:

Sıcaklıklar:

• Egzoz, soğutma sıvısı, yağ, emme havası, dış ortam, yakıt, DSG sıcaklığı

Basınçlar:

• Turbo, atmosfer, yakıt ön pompa, rail basınç (mevcut/istek)

Karışım/Lambda:

• Lambda değeri, enjeksiyon süresi, kısa/uzun vadeli düzeltmeler

Diğer:

• Devir, hava kütlesi, araç hızı, gaz kelebeği açısı, ateşleme açısı, silindir bazlı geri çekme, N75 kontrol yüzdesi, batarya voltajı, tork, vites bilgisi, dizel özel parametreler

Eksik veriler, sonradan eklenebilir.

📦 Kutu İçeriği

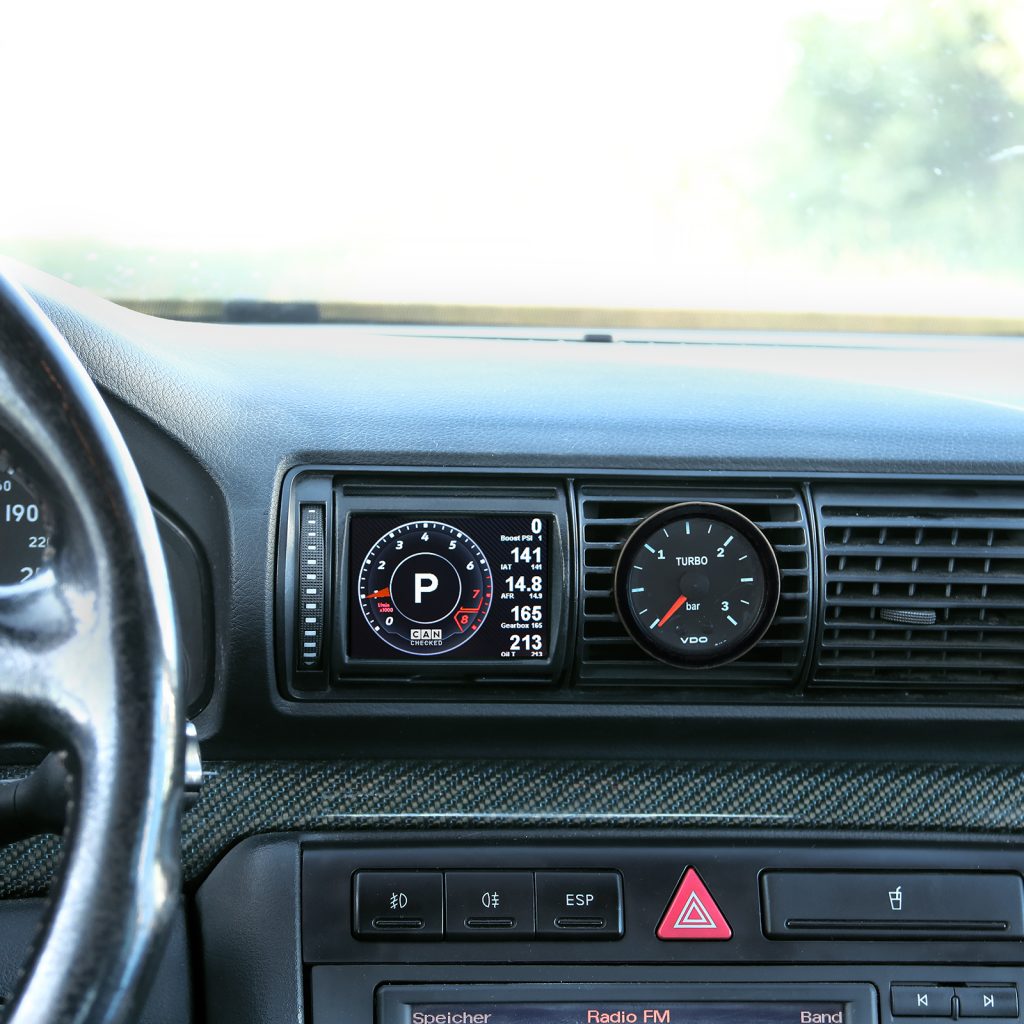

• MFD28 Gen2 ekran (LHD ve RHD uyumlu, havalandırma içine entegre)

• Stecker A: 8-pin Molex bağlantı

• Stecker B: 10-pin Molex bağlantı

• Renk kodlu hazır kablolar (20 cm) – Güç, CAN, analog girişler, 5V çıkış, sensör toprağı

• Kendi kablolarını krimpe edebilmen için pin seti

• 2 adet 1K ohm direnç (harici NTC sensörler için pull-up)

• Hızlı başlangıç kılavuzu

• USB veri kablosu

• Önceden takılmış SD kart

• SD kart adaptörü

• Yansıma önleyici ekran koruyucu

🔌 Bağlantı & Genişletme

Dört analog girişe hem lineer (0-5V) hem de NTC sensörler bağlanabilir.

Önceden tanımlı CANchecked sensörler:

• AIN1: NTC01 – Sıcaklık sensörü

• AIN2: TCC01 – Tip K egzoz sıcaklık dönüştürücü

• AIN3: FLP01 – 0–10 Bar basınç sensörü

• AIN4: BST01 – 0–5,5 Bar mutlak basınç sensörü

Not: 4’lü hazır kablo demeti (ANC04) ile kolay bağlantı sağlanabilir.

Harici 8 LED’li shift light (şalt lambası) modülü de bağlanabilir. Renkler ve devir aralıkları ekrandan ayarlanabilir.

Etanol sensörü doğrudan bağlanabilir. 5V ile sinyal hattı arasına 10K ohm direnç gereklidir. Ekran üzerinden etanol oranı ve sıcaklık görüntülenebilir ve loglanabilir.

🔬 Gelişmiş Fonksiyonlar

• Math Channels: Sensör verilerini birbirine matematiksel olarak bağlayarak özel hesaplamalar yapabilirsiniz

• User Tables: 2D veya 3D harita üzerinden özel sensör değerleri oluşturabilirsiniz

🧩 Opsiyonel Aksesuarlar

• CC24000 SLM08: Harici şalt lambası modülü

• CC22780 ANC04: 4’lü AIN kablo demeti (300 cm)

• CC22100 CBD08: 8’li CAN dağıtım hub’ı

• CC22902 NTC01: 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01: 0–1250 °C Tip K dönüştürücü

• CC22901 FLP01: 0–10 Bar (145 psi) basınç sensörü – M10x1

• CC22900 BST01: 0–5,5 Bar mutlak basınç sensörü – (80 psi)
