Can Checked Audi A3 8P / TT 8J LHD MFD15 Gen2

Aracınız Audi RS3 8P için özel olarak geliştirilen CANchecked MFD15 Gen2 veri ekranı ile tüm önemli veriler her zaman gözünüzün önünde!

CANchecked MFD15 Gen2, doğrudan güneş ışığında dahi mükemmel okunabilirlik sunan bir OLED ekrana sahiptir. Bu kit, araç tipine özel bir montaj aparatı ve bağlantı kitiyle birlikte gelir. Kullanımı ise ön cama monte edilen iki düğmeyle gerçekleşir. Ayrıca, isteğe bağlı olarak harici döner kontrol düğmesi de bağlanabilir.

🔧 Öne Çıkan Özellikler

• Kompakt Tasarım: 52 mm çapında, sadece 12,5 mm derinliğinde.

• Vites Değişim Göstergesi: Ön yüzdeki LED, vites değişim lambası veya uyarı LED’i olarak yapılandırılabilir.

• CAN Bus Desteği: Özelleştirilmiş CAN akışlarını ve ECU’ları destekler. 2008 model ve sonrası VAG araçlarda derinlemesine OBD2 veri okuma mümkündür.

• WiFi: Akıllı telefon ya da bilgisayar üzerinden kablosuz bağlantıyla konfigürasyon.

• Genişletilmiş Girişler: 6 adede kadar analog sensör ya da doğrudan Ethanolsensör* bağlayabilirsiniz.

• Hazır Alarm Profilleri: Örneğin, egzoz sıcaklığı 900°C üzerine çıkarsa ekranda büyük uyarı gösterilir.

• Kişiselleştirme: Kendi açılış logonuzu ve renk temanızı belirleyin.

• Online Kayıt (Loglama)*: Verilerinizi mobil cihaz ya da PC üzerinden kaydedip daha sonra analiz edin.

• Flex Fuel:* Ekranda etanol oranı ve sıcaklığını gösterin.

• CAN Switching:* Tuşlarla CAN anahtarlarını tetikleyin ve analog giriş verilerini ECU’ya yönlendirin.

📊 Görsel Arayüz Seçenekleri

Ekranı sekiz farklı hazır arayüzden dilediğiniz gibi özelleştirin:

• Analog ibre

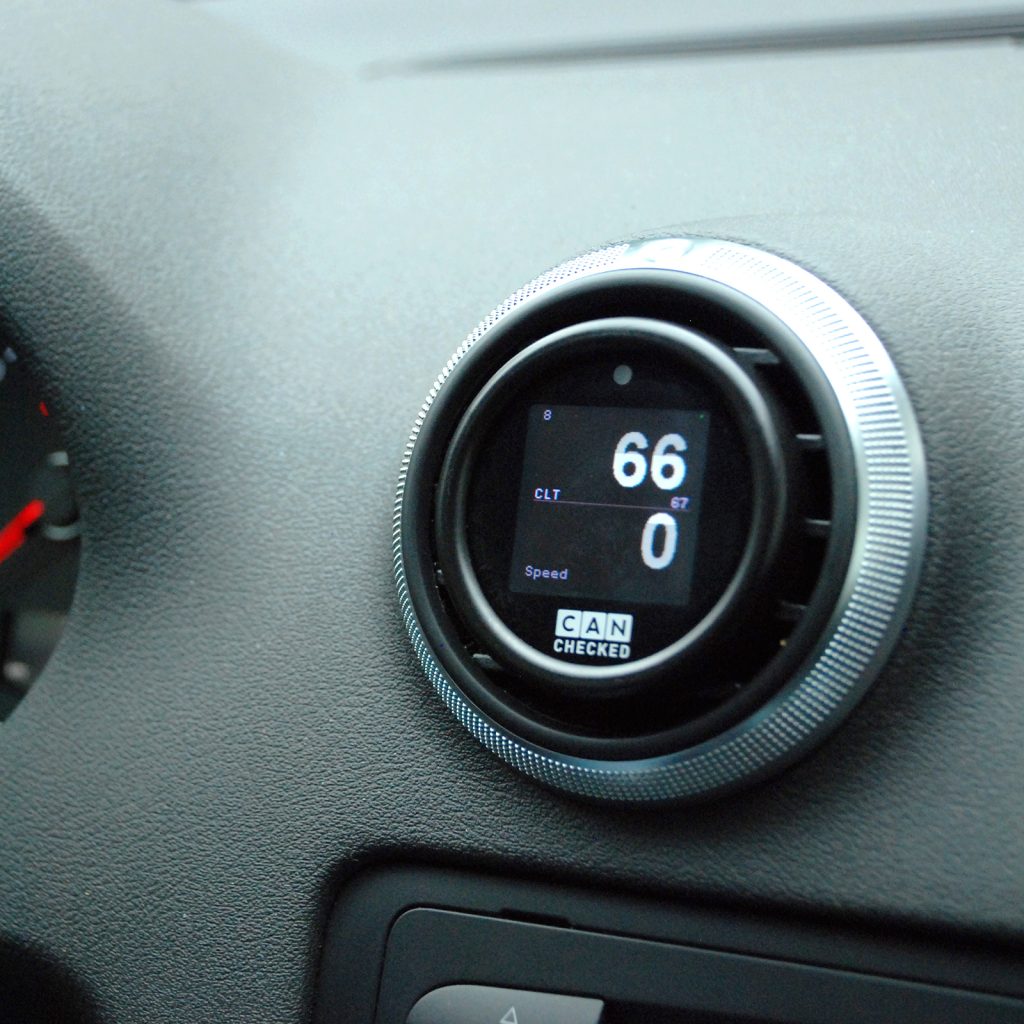

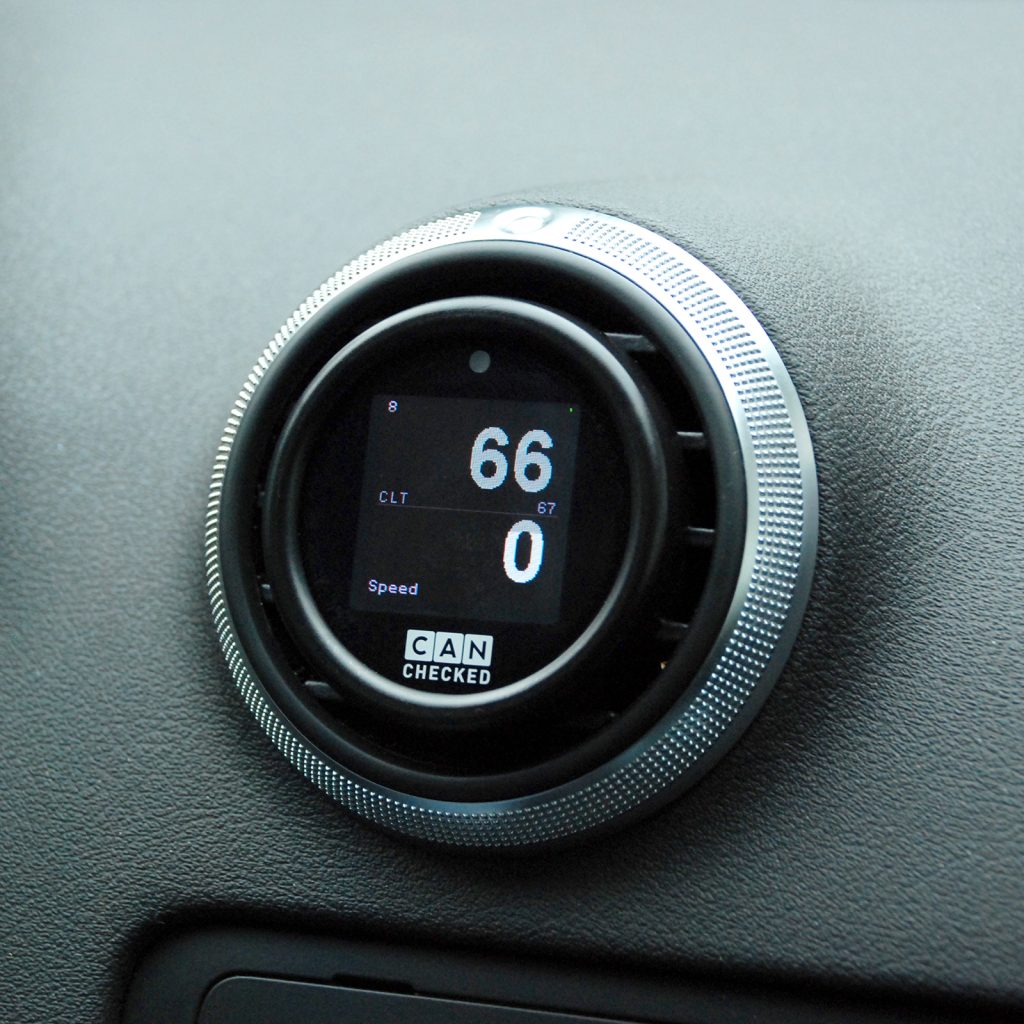

• Çift değerli ekran

• Vites göstergesi

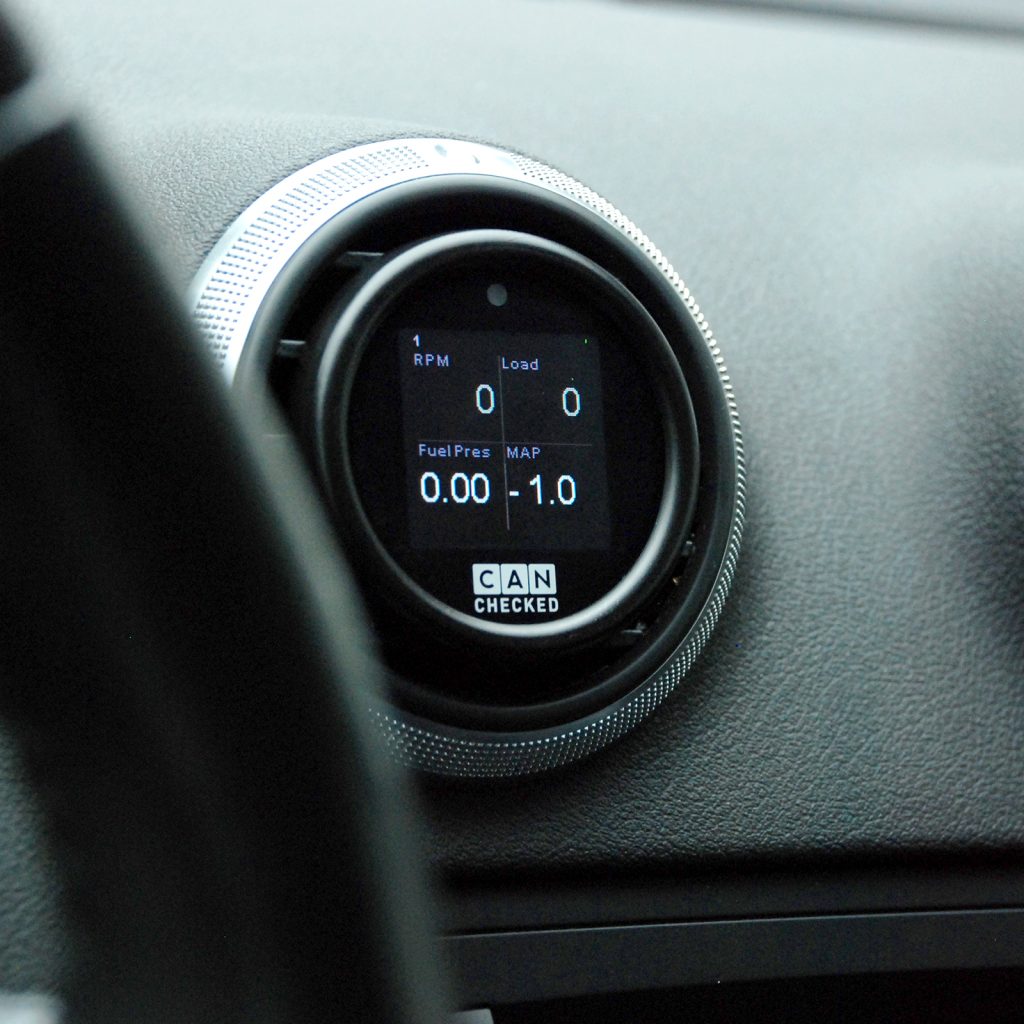

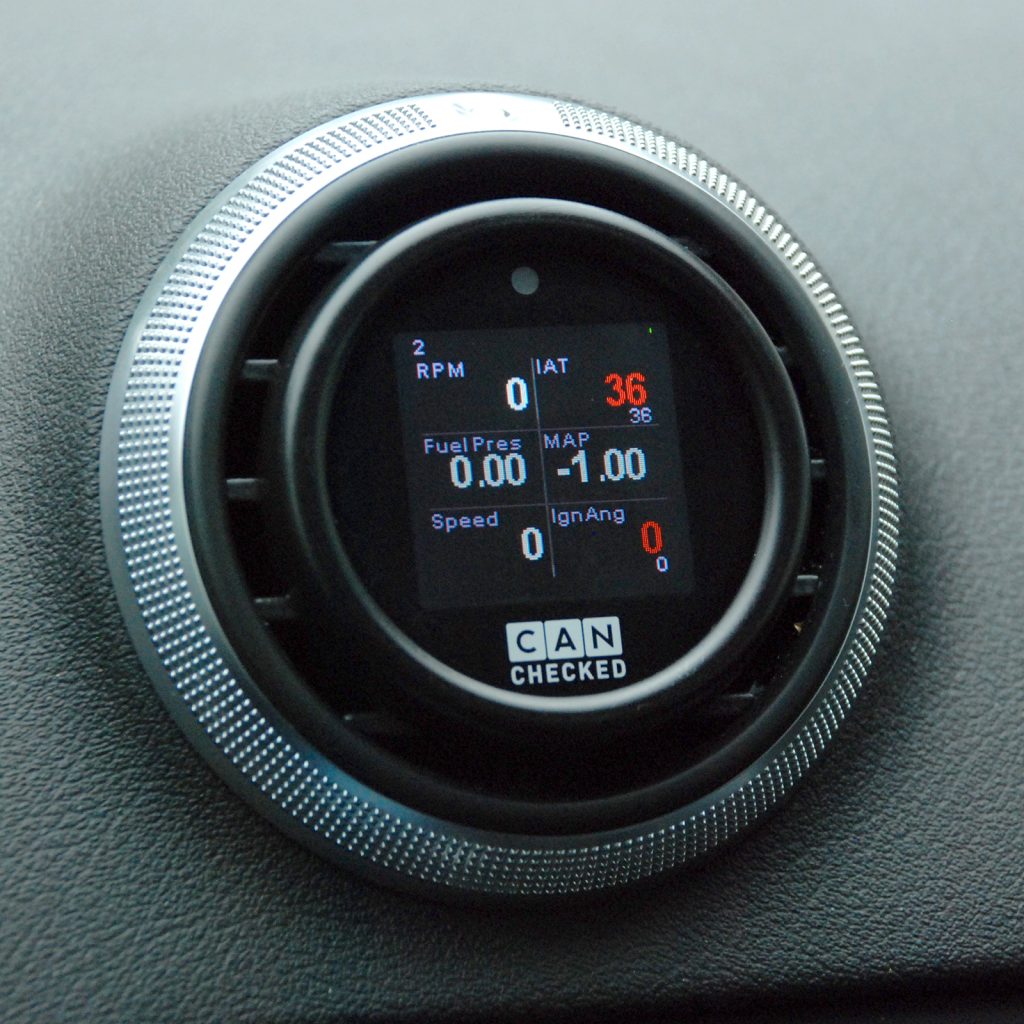

• 4’lü – 6’lı değer göstergesi

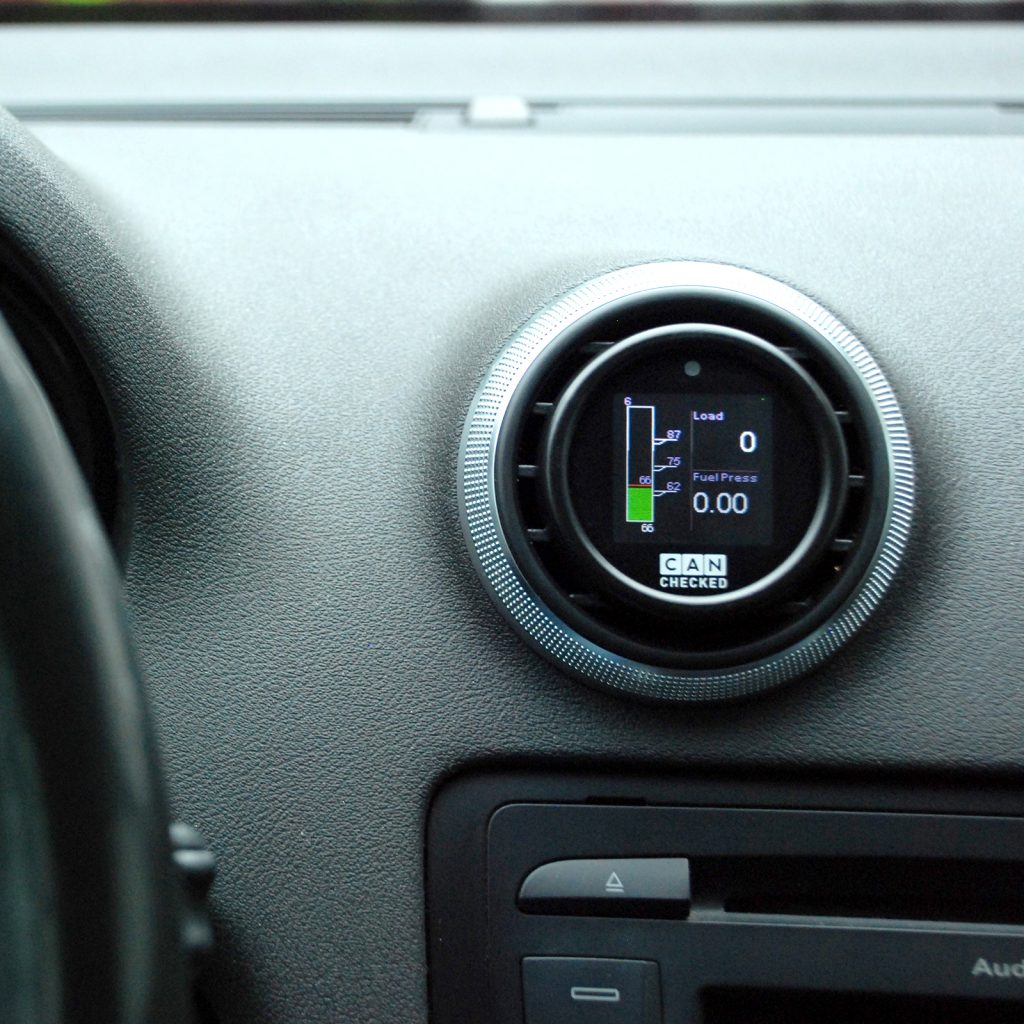

• Bar + çift gösterim

• Yuvarlak gösterge

• Çubuk grafik (yatay/ dikey)

• Performans ölçer

🌐 Online Konfigürasyon – oDSS

MFD15 Gen2’ye Wi-Fi ile bağlanarak telefon veya bilgisayar üzerinden tam konfigürasyon yapabilirsiniz.
oDSS üzerinden:

• Cihazı yapılandırın

• Loglama lisansı varsa kayıt alın

• Açılış ekranı yükleyin

• Yazılım güncellemesi yapın

📈 Desteklenen Veriler

En sık sorulan soru: “ECU’dan hangi veriler okunabiliyor?”
Cevap: HEPSİ.
MFD15 Gen2, ISO 11898-2 ve SAE J2284 standartlarına uyumludur.
64 adede kadar sensör verisi görüntülenebilir. Aşağıdaki protokoller desteklenir:

• OBD2 – 11/29 bit

• Ecumaster (Classic & Black)

• VAG PQ34

• Haltech v2

• LinkECU

• MaxxECU

• Motec M1

• Emtron

• Megasquirt 2 & 3

Ekstra veri ihtiyacında TRI/TRX dosyaları veri tabanından indirilebilir.

💡 Entegre LED Fonksiyonu

LED, hem vites geçiş ışığı hem de uyarı LED’i olarak yapılandırılabilir.

• Vites geçişi için: 8 farklı renk & devir sınırı tanımlanabilir.

• Uyarı LED’i için: Sensörlere min/maks değer atayın, sınır aşımında LED belirtilen renkte yanıp söner.

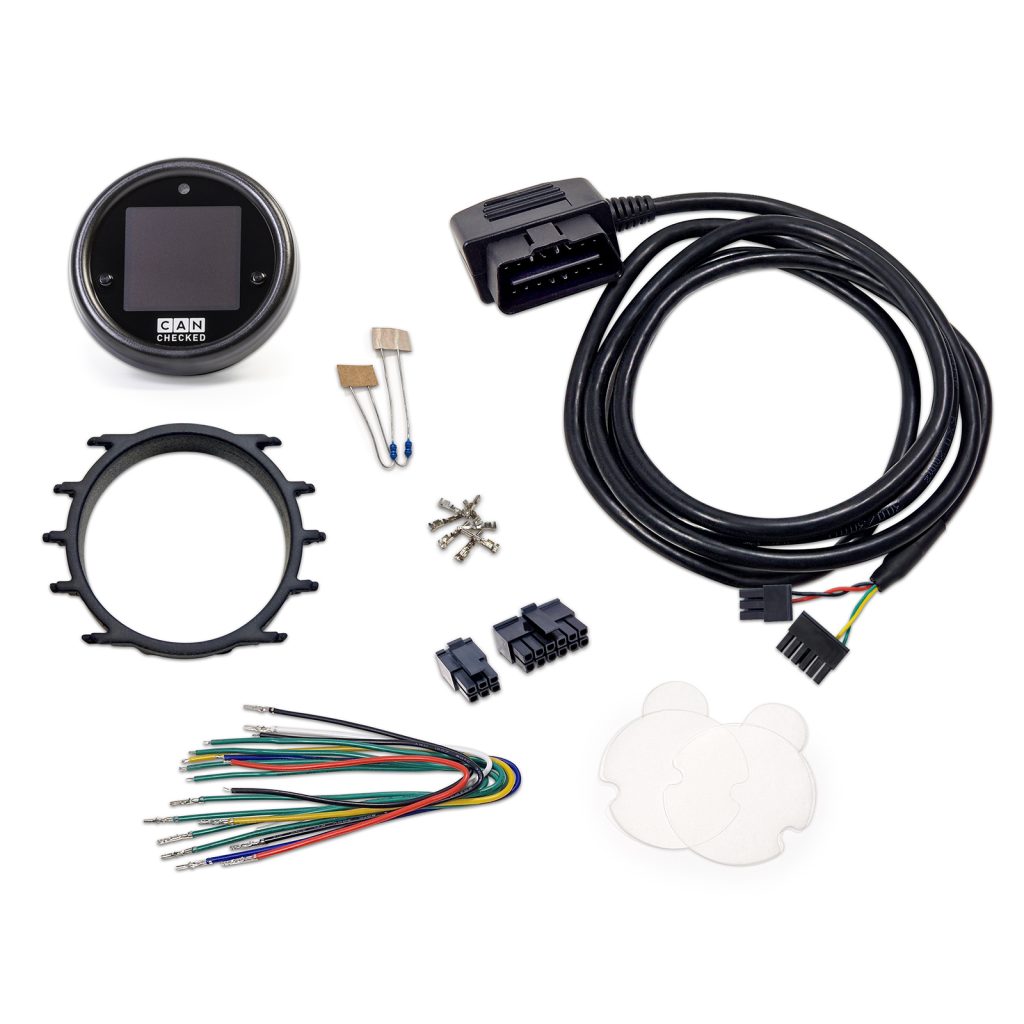

📦 Kutu İçeriği

• MFD15 Gen2 veri ekranı

• Araç tipine özel LHD (sol direksiyonlu) montaj çerçevesi

• Özel bağlantı kablosu

• Hızlı başlangıç kılavuzu

• B ve C konnektörleri (Molex 6 ve 12 pin)

• Renkli, ön tanımlı kablolar (20 cm)

• Krimplenebilir pinler

• 2 adet 1K direnç (NTC sensör bağlantısı için)

🔌 Analog Girişler

6 analog girişe farklı sensörler bağlanabilir (0-5V lineer veya NTC):

• AIN1: NTC01 Sıcaklık sensörü

• AIN2: TCC01 – Tip K Egzoz sıcaklık dönüştürücü

• AIN3: FLP01 – 0-10 Bar basınç sensörü

• AIN4: BST01 – 0-5,5 Bar mutlak basınç sensörü

• AIN5/AIN6: Kullanıcıya açık girişler

Tavsiye edilen: 4’lü AIN kablo demeti

➕ Opsiyonel Aksesuarlar

• CC22501 ETK01: Harici döner kontrol düğmesi (50 cm kablo)

• CC22100 CBD08: 8’li CAN dağıtım modülü

• CC22780 ANC04: 300 cm 4’lü AIN kablo seti

• CC22902 NTC01: 1/8” NPT sıvı sıcaklık sensörü

• CC22903 TCC01: Tip K dönüştürücü (0–1250 °C)

• CC22901 FLP01: 0–10 Bar basınç sensörü (M10x1)

• CC22900 BST01: 0–5,5 Bar mutlak basınç sensörü

🧩 Ek Lisans Özellikleri

Live Logging: oDSS üzerinden sensör verilerini kaydedin, indirip analiz edin.
Flex Fuel: Ethanolsensör bağlayarak etanol oranı & sıcaklığı görün, kayıt alın.
CAN Switching & AIN Forwarding: Tuş veya döner düğmeyle CAN mesajı gönderin, analog girişleri CAN üzerinden ECU’ya yönlendirin.
